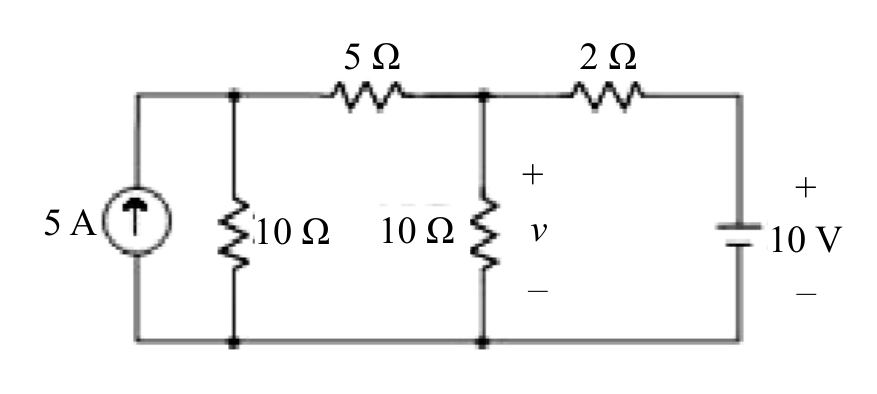

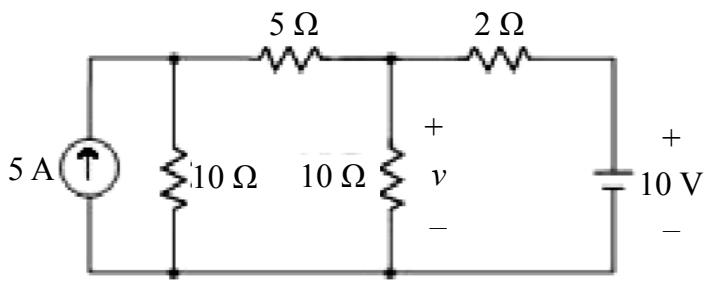

如圖所示之電路，求電壓 v 之值為何？
A14.14 V
B12.5 V正確答案
C10 V
D15 V
答案與詳解
為什麼答案是 B
正確答案。設左上節點V1、中上節點V2，右端接10V電源，右上節點=10V。KCL於V1：5 = V1/10 + (V1−V2)/5；KCL於V2：(V1−V2)/5 = V2/10 + (V2−10)/2。解得V1=25V，V2=12.5V，故v=12.5V。
考點：節點電壓誤算考點：節點電壓法KCL考點：電壓源混淆考點：KCL方向錯誤
