初考-電子工程基本電學大意106 年第 25 題單選題

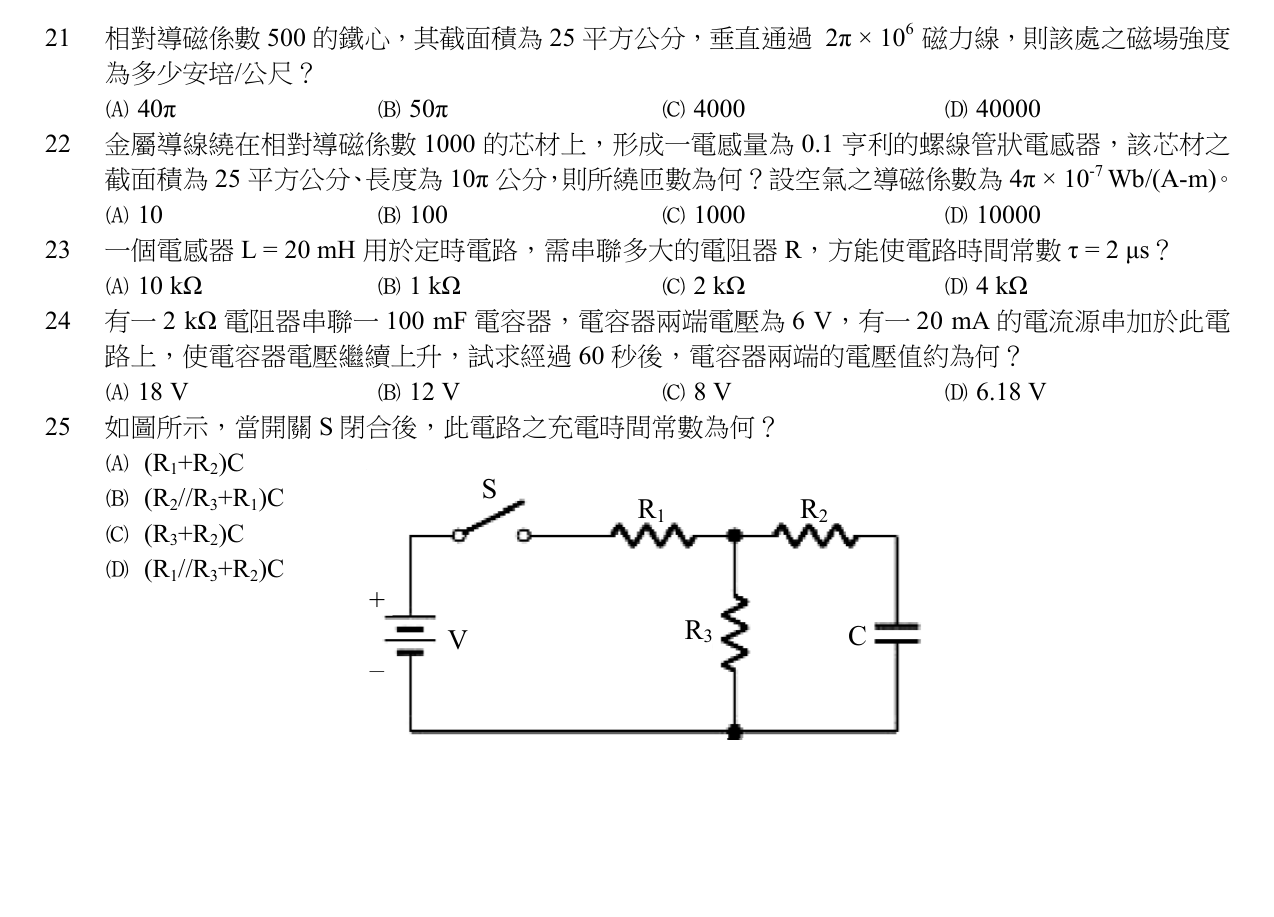

如圖所示，當開關 S 閉合後，此電路之充電時間常數為何？

(R_{1} + R_{2}) C

(R_{2} // R_{3} + R_{1}) C

(R_{3} + R_{2}) C

(R_{1} // R_{3} + R_{2}) C

正確答案

答案與詳解

正確答案

求戴維寧等效電阻：從電容兩端看入，將電壓源短路後得 \(R_{th}=R_2+(R_1\parallel R_3)\)，故 \(\tau=(R_1\parallel R_3+R_2)C\)。
