初考-電子工程基本電學大意106 年第 13 題單選題

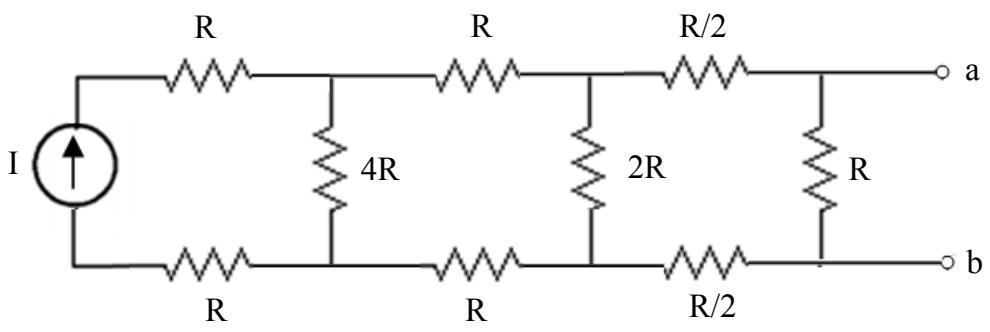

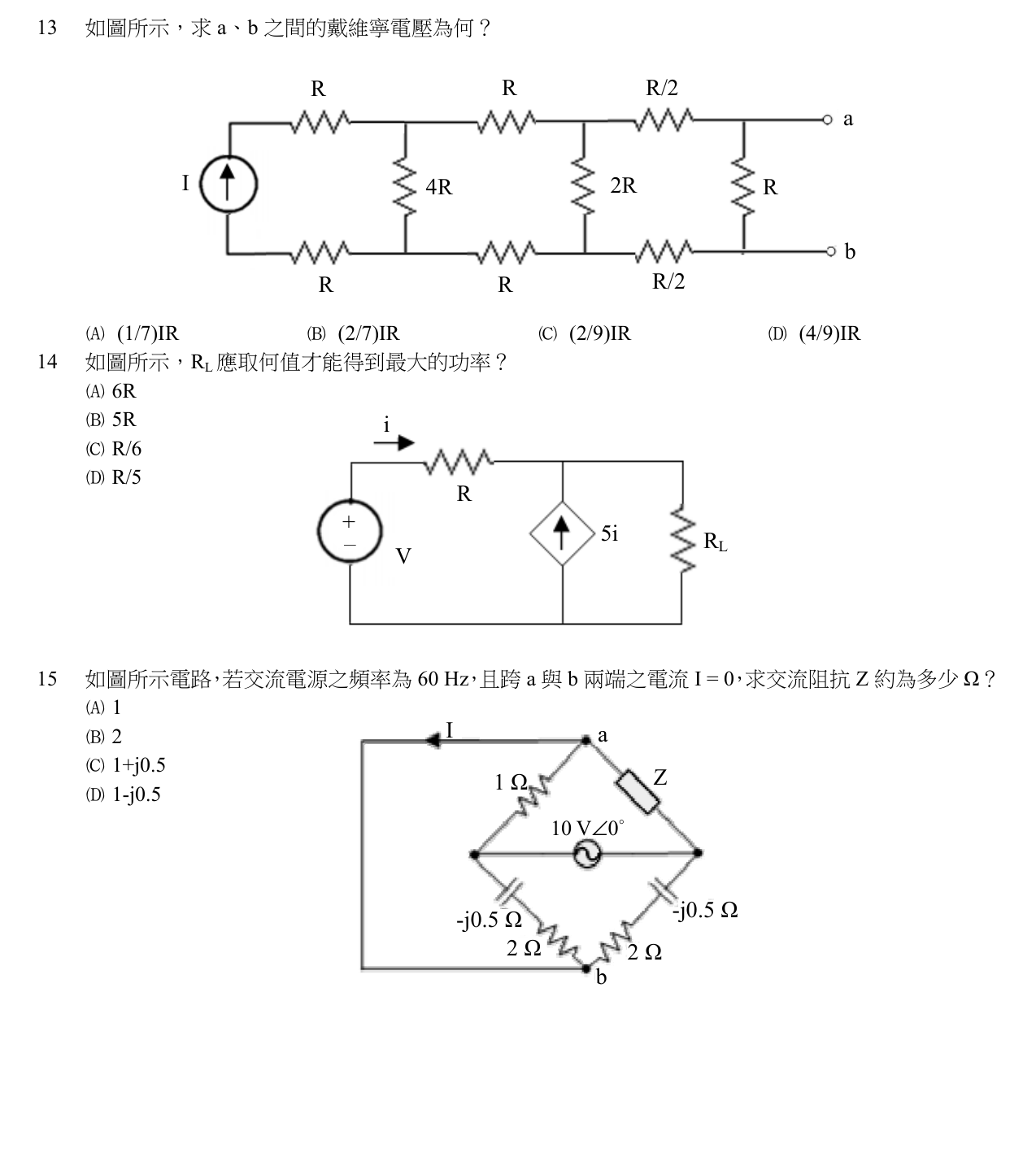

如圖所示，求 a、b 之間的戴維寧電壓為何？

題目圖片

A

\frac{1}{7} I R

B

\frac{2}{7} I R

正確答案

C

\frac{2}{9} I R

D

\frac{4}{9} I R

答案與詳解

B

正確答案

本題為多級梯形網路，需從右向左求等效電阻，再從左向右利用電流分配律逐級計算分流，最終求得最右側電阻兩端電壓。

為什麼答案是 B

正確選項。從右向左化簡等效電阻，第一級右側等效為 3R，分流得 4/7 I；第二級右側等效為 2R，再分流得 2/7 I。此電流流過最右側電阻 R，電壓即為 (2/7)IR。
