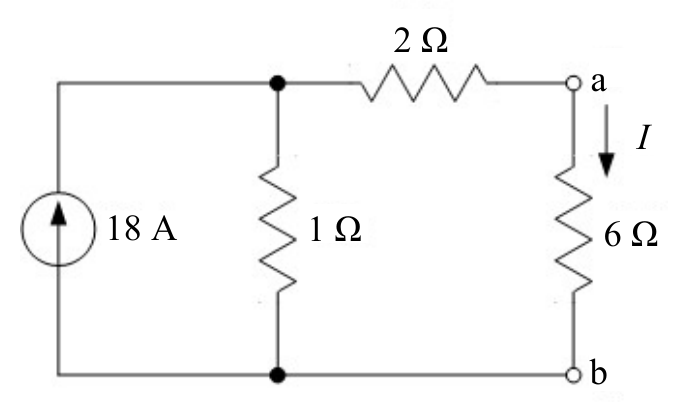

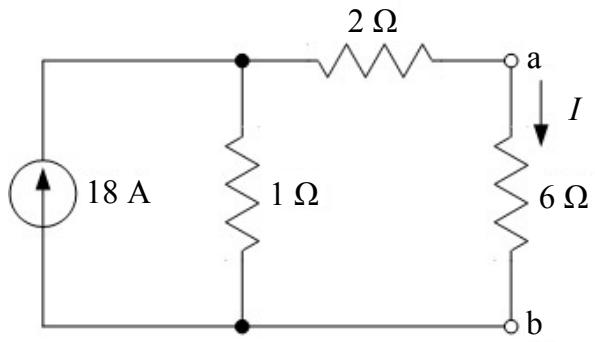

試求圖中 6 Ω 電阻兩端 a-b 點間之戴維寧等效電壓為何？

移除6Ω後，電路左側為18A電流源，中間為1Ω，上方串2Ω。設下節點為參考點(0V)，上節點電壓為V1。KCL：18 = V1/1 + (V1-Vab)/2，但a點開路無電流流過2Ω右端，故Vab即為a點電位。移除6Ω開路後，a點與上節點之間僅有2Ω，但a點開路，電流只能流過1Ω支路。設上節點V_top：18A全部流入1Ω(因2Ω右端開路，無電流)，V_top=18×1=18V。Vab=V_top - I_2Ω×2=18-0×2=18V。答案為18V。
