初考-電子工程基本電學大意105 年第 14 題單選題

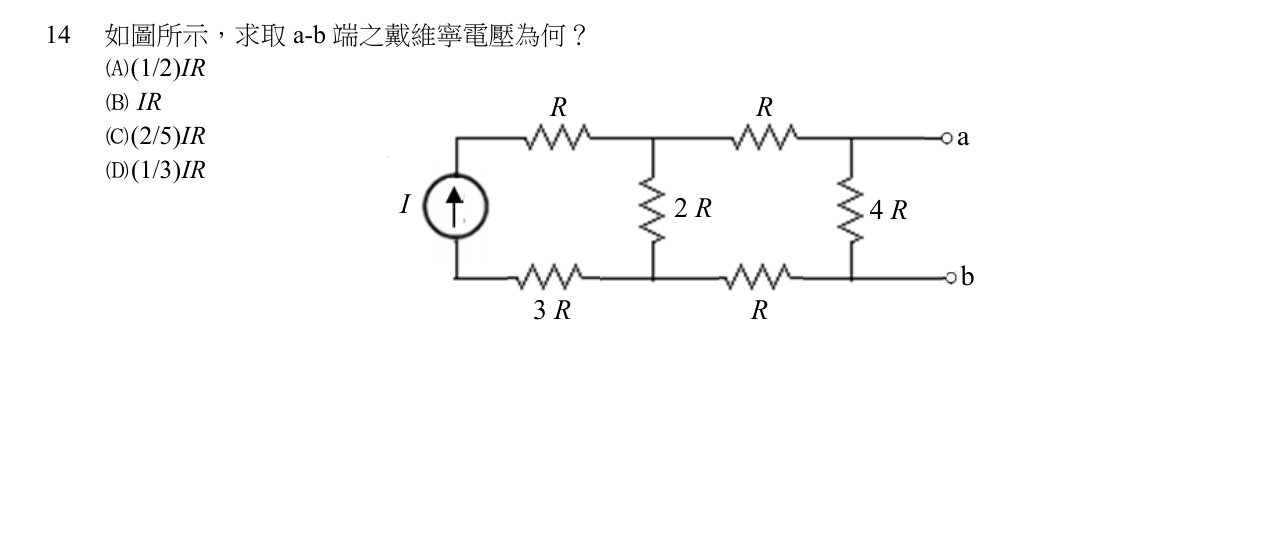

如圖所示，求取 a-b 端之戴維寧電壓為何？

\frac{1}{2} I R

I R

正確答案

\frac{2}{5} I R

\frac{1}{3} I R

答案與詳解

正確答案

戴維寧電壓即為 a-b 端的開路電壓。利用分流定則求出流經右側支路的電流，再乘上 a-b 間的 4R 電阻即可得解。

右側支路總電阻為 6R，與 2R 並聯。流經 4R 的電流為 0.25I，a-b 端電壓為 0.25I × 4R = IR，即為戴維寧電壓。

考點：分流定則考點：戴維寧定理考點：電路化簡
