初考-電子工程
105 年 · 第 11 題
初考-電子工程
基本電學大意
105 年
第 11 題
單選題

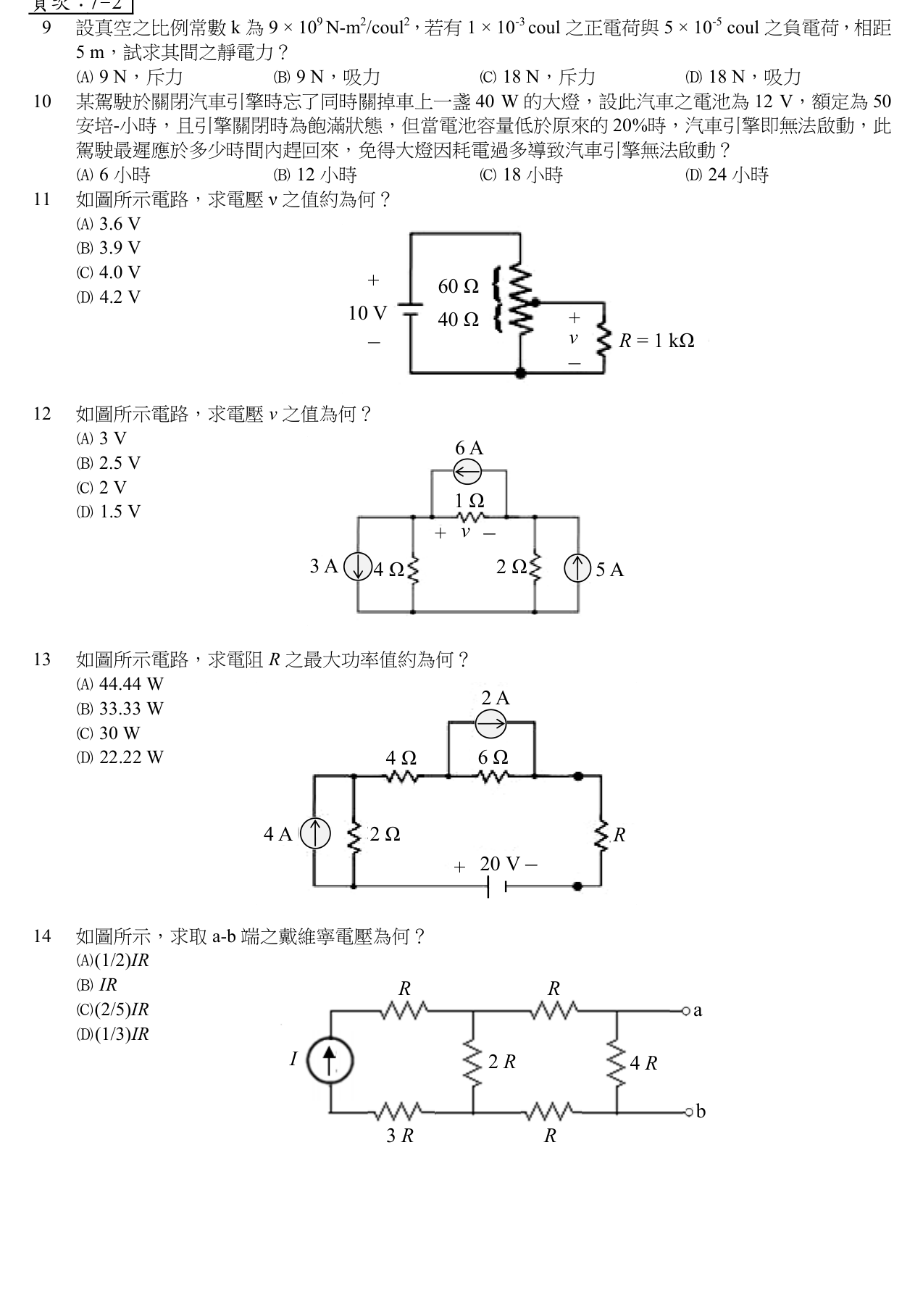

如圖所示電路，求電壓 ν 之值約為何？
A
3.6 V
B
3.9 V
正確答案
C
4.0 V
D
4.2 V
答案與詳解
B
正確答案
以戴維寧等效求 v：開路電壓 4V、等效電阻 24Ω，接 1kΩ 後分壓得 v≈3.9V。
