初考-電子工程基本電學大意105 年第 15 題單選題

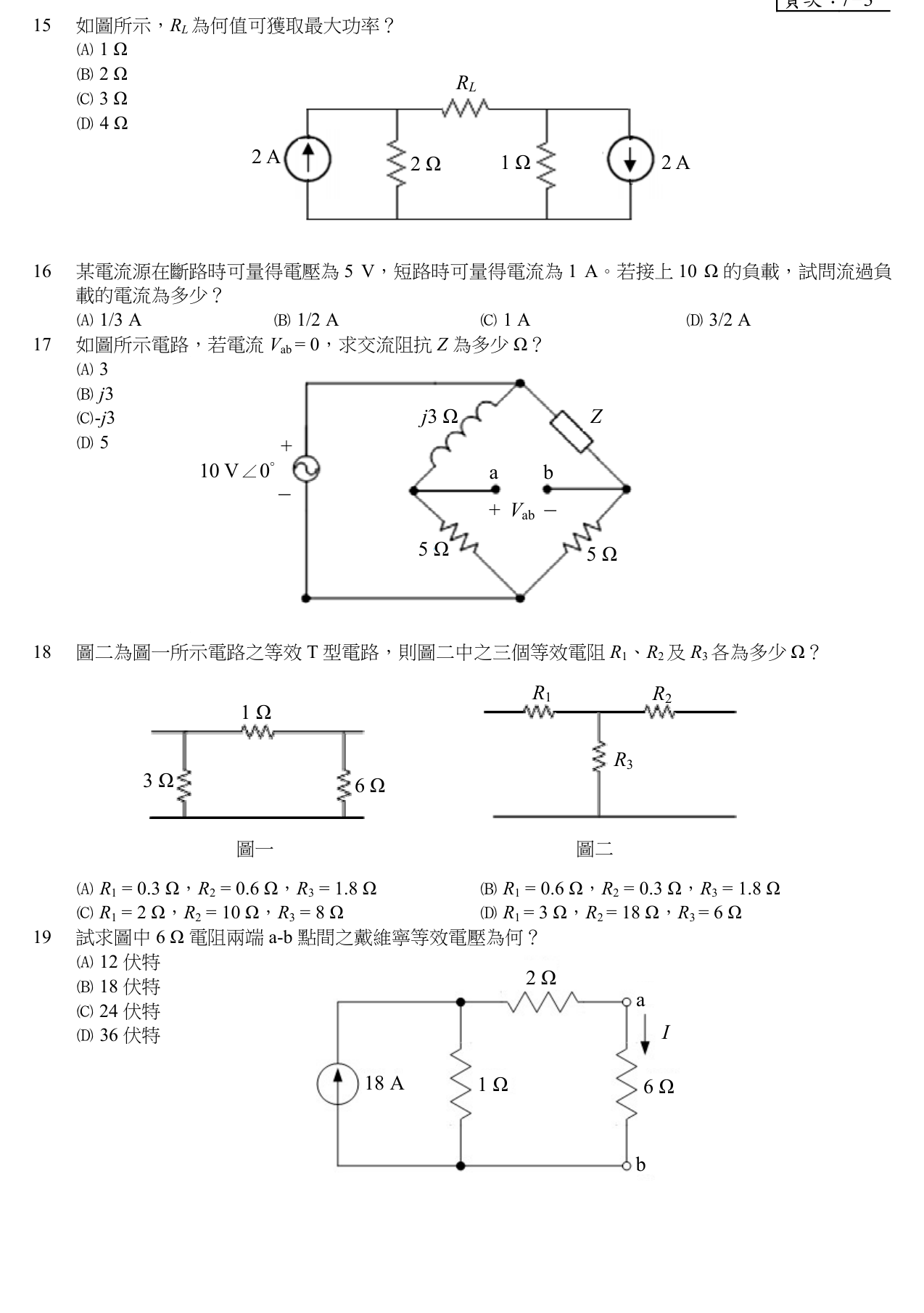

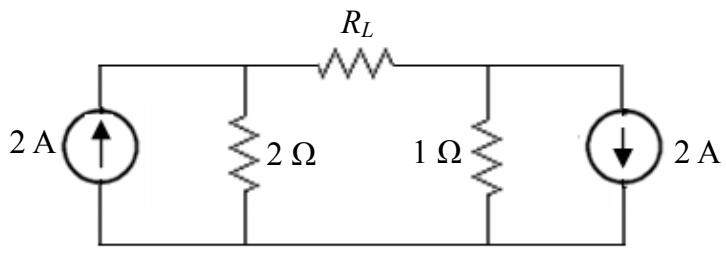

如圖所示,RL 為何值可獲取最大功率?
A$1 \Omega$
B$2 \Omega$
C3 Ω正確答案
D$4 \Omega$
C正確答案
根據最大功率轉移定理,當負載電阻等於戴維寧等效電阻時可獲最大功率。將電流源開路後,從 RL 兩端看入的等效電阻為 2Ω + 1Ω = 3Ω。
逐選項解析
A$1 \Omega$✕ 錯誤
1Ω 僅為右側的電阻值,並非從 RL 兩端看入的總等效電阻,不符合最大功率轉移條件。
B$2 \Omega$✕ 錯誤
2Ω 僅為左側的電阻值,並非從 RL 兩端看入的總等效電阻,不符合最大功率轉移條件。
