初考-電子工程基本電學大意105 年第 27 題單選題

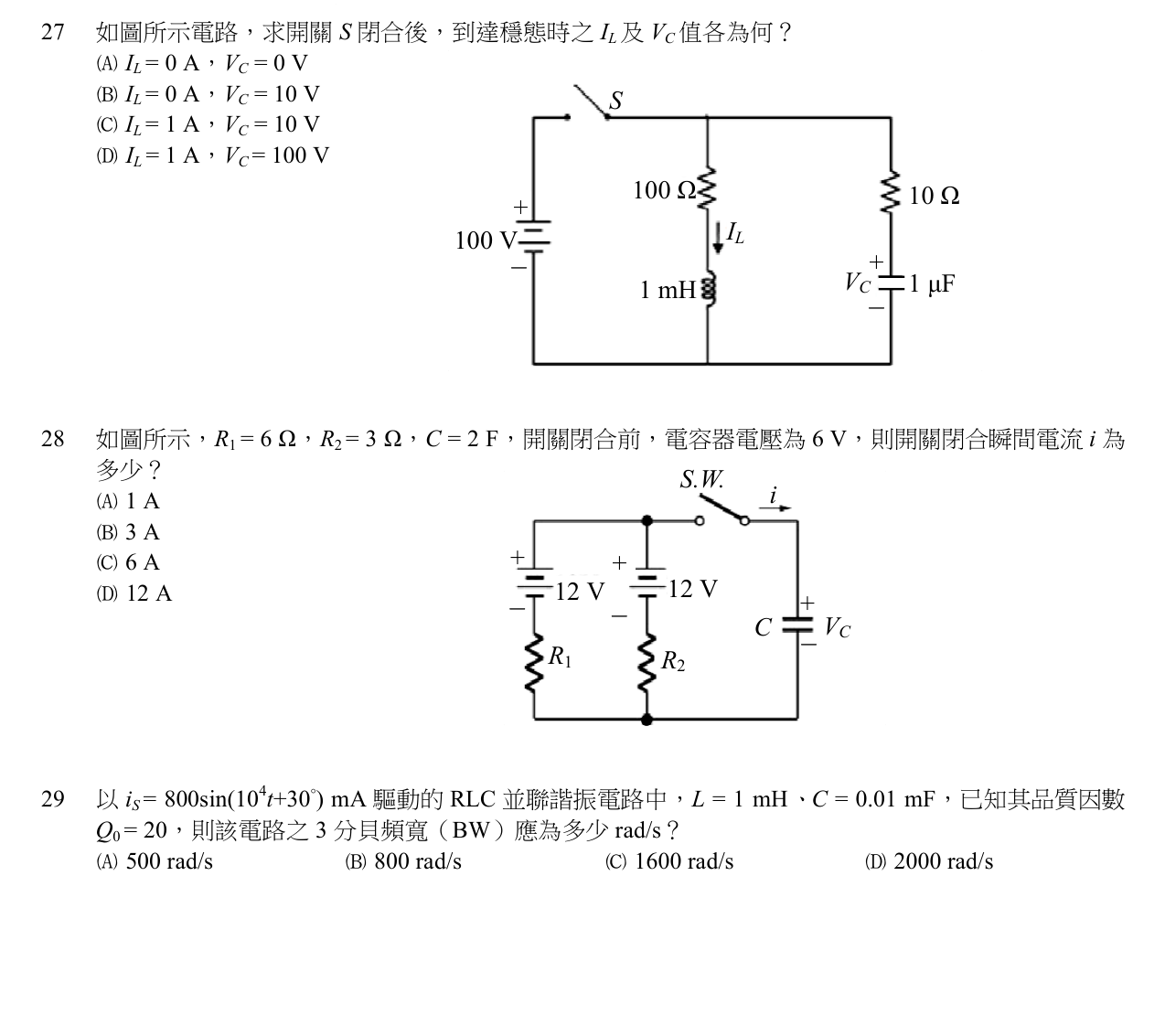

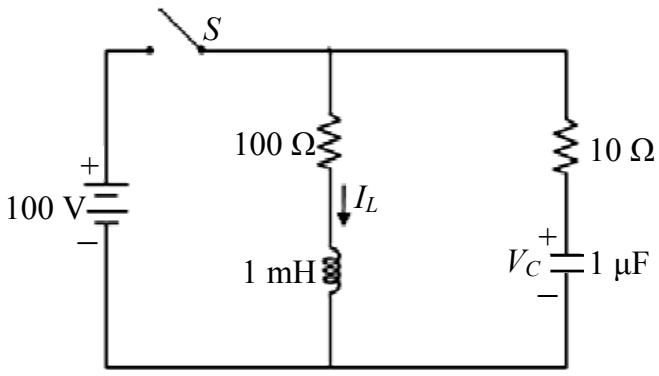

如圖所示電路，求開關 S 閉合後，到達穩態時之 $I_{L}$ 及 $V_{C}$ 值各為何？

題目附圖

A

I_{L} = 0

A，

V_{C} = 0

V

B

I_{L} = 0

A，

V_{C} = 10

V

C

I_{L} = 1

A，

V_{C} = 10

V

D

I_{L} = 1

A，

V_{C} = 100

V正確答案

答案與詳解

D

正確答案

穩態時電感視為短路、電容視為開路,需依電路求出

I_{L} = 1

A、

V_{C} = 100

V。

為什麼答案是 D

正確套用穩態等效:電感短路得 $I_{L} = 1$ A,電容開路且跨於電源端得 $V_{C} = 100$ V。
