初考-電子工程基本電學大意114 年第 36 題單選題

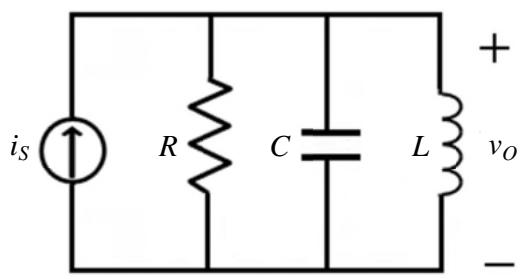

如圖所示，以弦波電流源 驅動的並聯諧振電路，當以相量法表示之 對 之比為 時，則該電路屬於那一種性質？

題目附圖
A電阻性
B電容性
C電感性正確答案
D電絕緣性
答案與詳解
C
正確答案
並聯RLC諧振電路中，阻抗Z = v_O/i_S = 12+j16，虛部為正(+j16)，代表電感性電路。

為什麼答案是 C

電感性代表阻抗虛部為正（+j）。本題Z = v_O/i_S = 12+j16，虛部+16>0，故整體電路呈電感性，為正確答案。

考點：阻抗純實部考點：阻抗虛部符號考點：阻抗虛部正值考點：干擾選項排除
