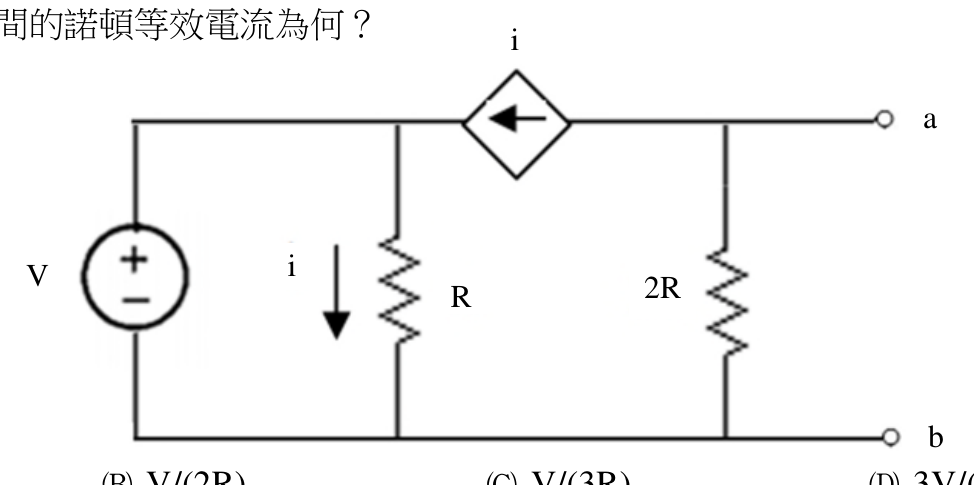

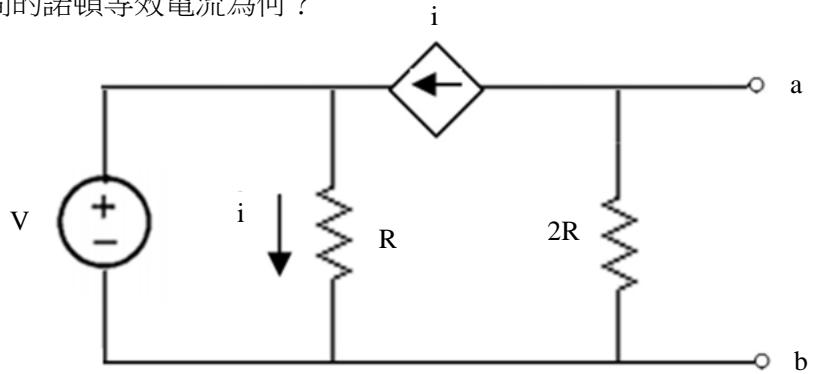

如圖，求 a、b 之間的諾頓等效電流為何？
A正確答案
B
C
D
答案與詳解
逐選項解析
A-V/R諾頓等效電流✓ 正確
短路a-b端後，2R兩端電壓為0（被短路），電流全走短路線。電路簡化為電壓源V串聯電阻R，電流i = V/R向下流。相依電流源電流等於i（即V/R），由右上往左流入節點a。短路電流從b流向a（外部），故Norton電流 I_N = -V/R（以a→b方向為正定義時為負）。
B-V/(2R)短路分析錯誤✕ 易錯陷阱
-V/(2R) 是誤將R與2R並聯後計算的結果，但a-b短路後2R已被短路，不能與R並聯，此選項為常見陷阱。
C-V/(3R)✕ 錯誤
D-3V/(2R)✕ 錯誤
