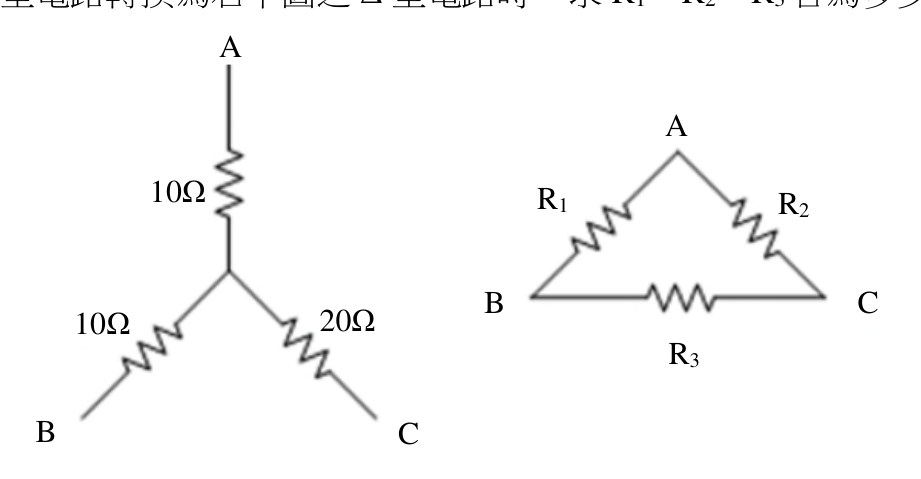

將左下圖電路之 Y 型電路轉換為右下圖之 Δ 型電路時，求 R1、R2、R3 各為多少 Ω？
AR 1 = 50 Ω，R2 = 50 Ω，R3 =20 Ω
BR 1 = 20 Ω，R2 = 20 Ω，R3 =50 Ω
CR 1 = 25 Ω，R2 = 25 Ω，R3 =50 Ω
DR 1 = 25 Ω，R2 = 50 Ω，R3 =50 Ω正確答案
答案與詳解
為什麼答案是 D
圖中Y型：Ra(A-N)=10Ω、Rb(B-N)=10Ω、Rc(C-N)=20Ω。分子=Ra×Rb+Rb×Rc+Rc×Ra=100+200+200=500。R1(AB間，對面Rc=20)=500/20=25Ω；R2(AC間，對面Rb=10)=500/10=50Ω；R3(BC間，對面Ra=10)=500/10=50Ω。故R1=25Ω、R2=50Ω、R3=50Ω。
考點：Y→Δ計算錯誤考點：Y→Δ概念混淆考點：非對稱Y型陷阱考點：Y→Δ標準公式
