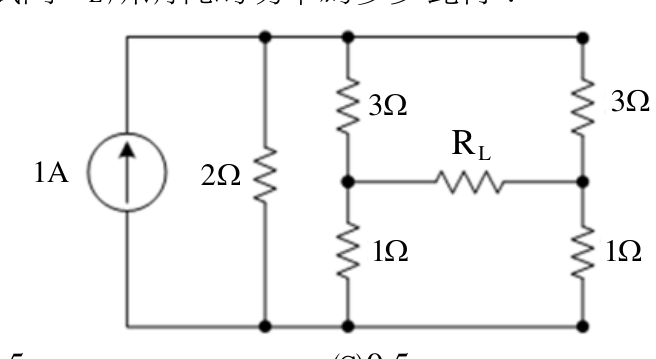

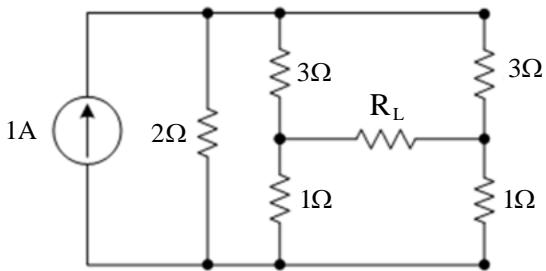

如圖所示電路，，試問 所消耗的功率為多少瓦特？
A2
B1.5
C0.5
D0正確答案
答案與詳解
為什麼答案是 D
圖中RL左側節點：上方3Ω下方1Ω；右側節點：上方3Ω下方1Ω，兩側結構完全對稱。以1A電流源驅動，兩中間節點電位完全相同，RL兩端電壓=0V，P=V²/RL=0/2=0W。
考點：錯誤直接套公式考點：部分簡化誤算考點：中途值誤認考點：電路對稱性→電壓為零
