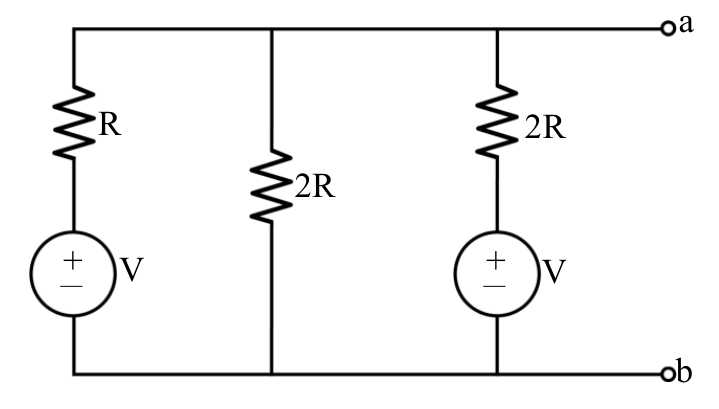

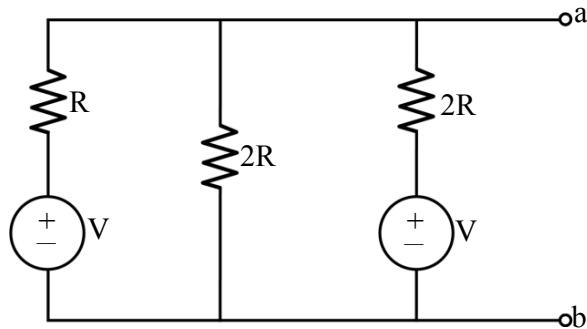

如圖，求a、b兩點之間的諾頓等效電流為何？
A
B
C正確答案
D
答案與詳解
為什麼答案是 C
短路a-b後：左側迴路：電壓V串電阻R，電流I₁=V/R（往下流向b）；右側迴路：電壓V串電阻2R，電流I₂=V/(2R)（往下流向b）。中間的2R兩端均被短路線夾住，無電壓故不流電流。諾頓電流IN=I₁+I₂=V/R+V/(2R)=2V/(2R)+V/(2R)=3V/(2R)。
考點：漏算電源貢獻考點：諾頓短路電流疊加考點：電阻誤算
