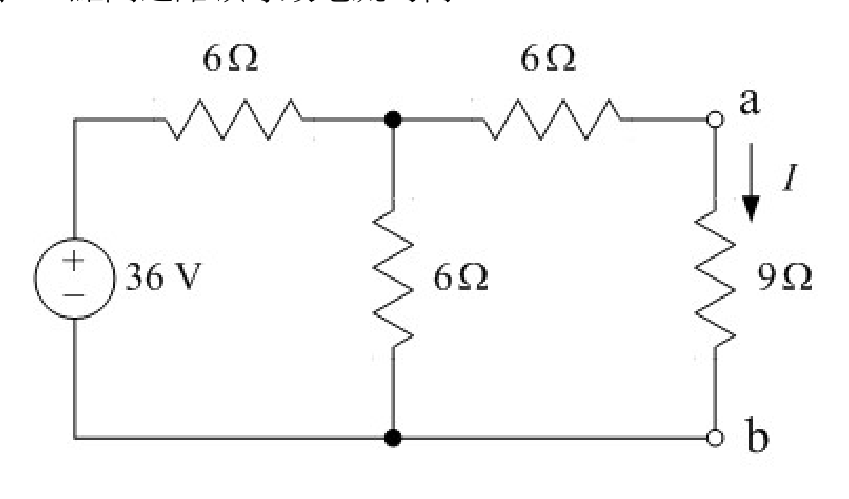

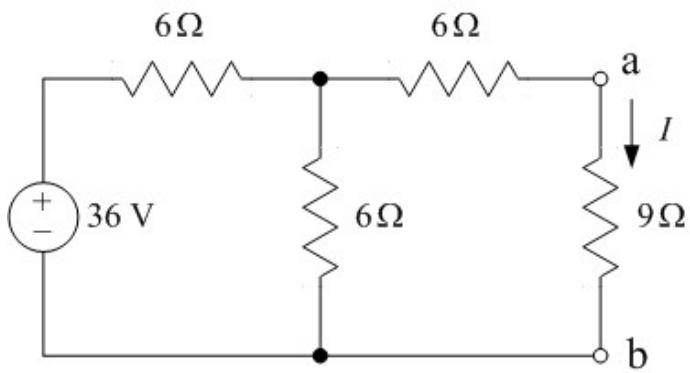

試求圖中 電阻兩端 a-b 點間之諾頓等效電流為何？
A1 安培
B2 安培正確答案
C3 安培
D4 安培
答案與詳解
逐選項解析
A1 安培諾頓電流計算✕ 錯誤
1A 為誤算電路結構，未正確處理中間 6Ω 並聯分支的分流效果所導致的錯誤結果。
B2 安培諾頓等效電流✓ 正確
正確答案。短路 ab 後：左側 6Ω 與中間 6Ω 並聯 = 3Ω，再串右側 6Ω = 9Ω 總電阻，總電流 = 36/9 = 4A。中間 6Ω 分流一半 → 流入 a 點的電流 = 4A × (6/(6+6)) = 2A，故 I_N = 2A。
C3 安培✕ 易錯陷阱
D4 安培✕ 易錯陷阱
