初考-電子工程基本電學大意108 年第 34 題單選題

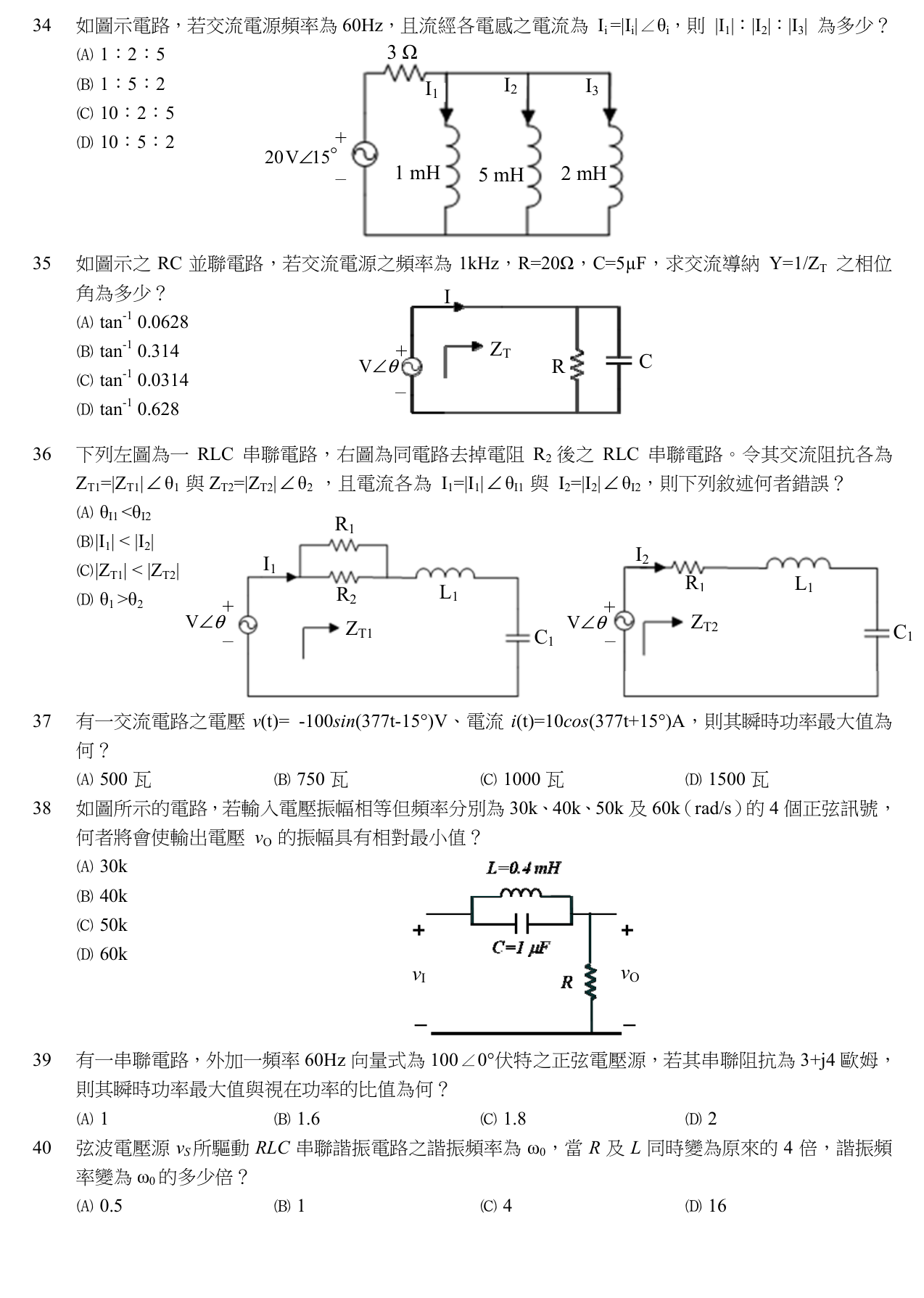

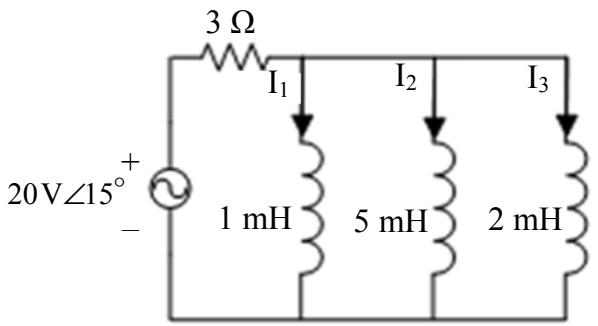

如圖示電路，若交流電源頻率為 $60 Hz$ ，且流經各電感之電流為 $I_{i} = ∣ I_{i} ∣∠ θ_{i}$ ，則 $∣ I_{1} ∣ : ∣ I_{2} ∣ : ∣ I_{3} ∣$ 為多少？

1 : 2 : 5

1 : 5 : 2

10 : 2 : 5

正確答案

10 : 5 : 2

答案與詳解

正確答案

三電感並聯，端電壓相同，電流與電感值成反比：$|I_1|:|I_2|:|I_3| = 1/1 : 1/5 : 1/2 = 10:2:5$。
