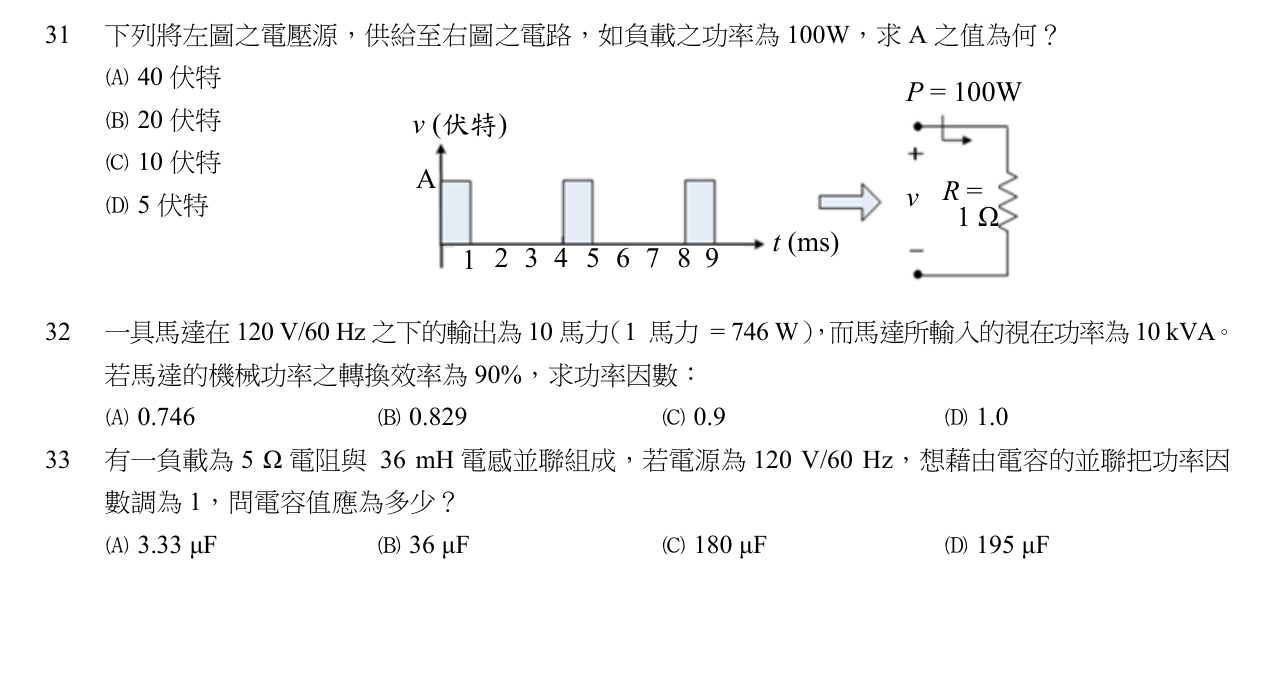

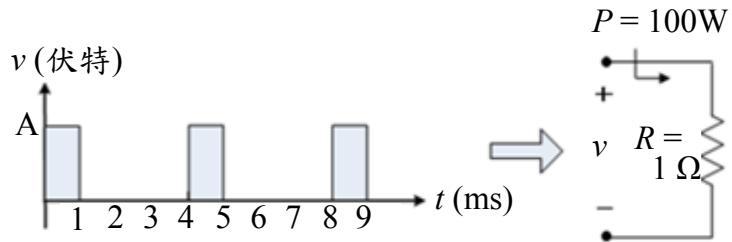

下列將左圖之電壓源，供給至右圖之電路，如負載之功率為 ，求 之值為何？
A 伏特
B 伏特正確答案
C 伏特
D 伏特
答案與詳解
逐選項解析
A40 伏特佔空比誤判✕ 易錯陷阱
若錯把佔空比算成1/1（DC全時間導通），P=A²/R=100 → A=10，不符；若誤以為D=1/16則得40V，均為錯誤推導。
B20 伏特RMS功率計算✓ 正確
從圖中可見脈衝波：高電位出現在0~1ms、4~5ms、8~9ms，週期T=4ms，導通時間τ=1ms，佔空比D=1/4。V_rms²=A²×D=A²/4，P=V_rms²/R → A²/4=100 → A²=400 → A=20V。
C10 伏特✕ 易錯陷阱
D5 伏特✕ 錯誤
