初考-電子工程基本電學大意108 年第 17 題單選題

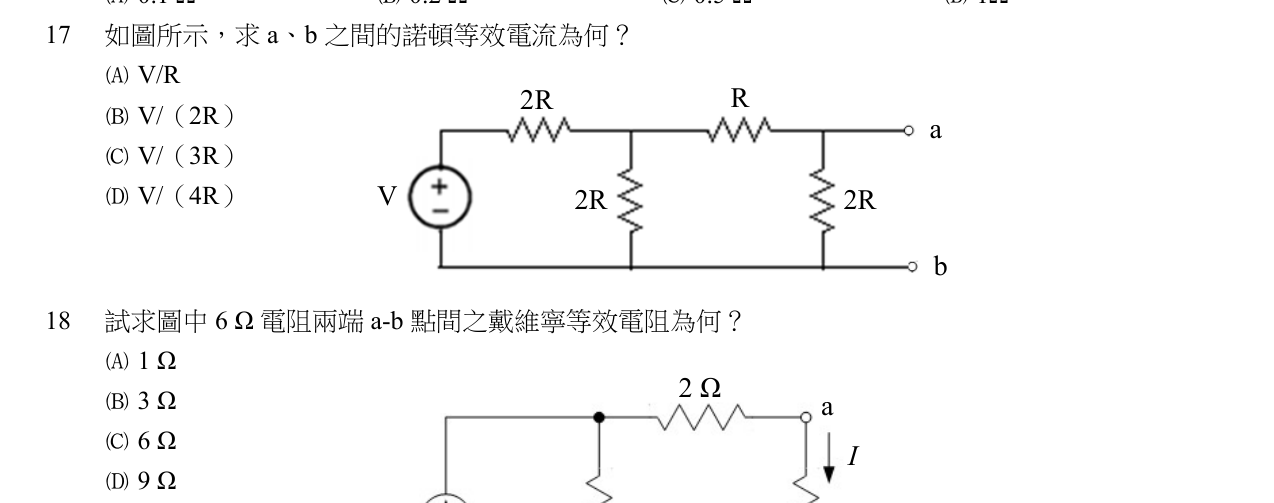

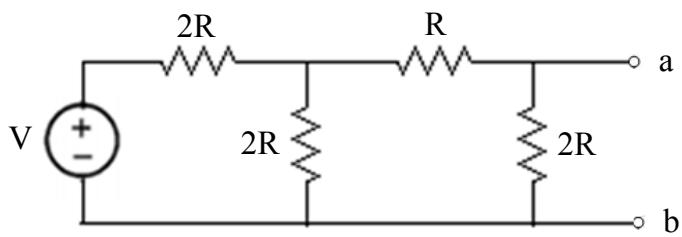

如圖所示，求 a、b 之間的諾頓等效電流為何？

V / R

V / (2 R)

V / (3 R)

V / (4 R)

正確答案

答案與詳解

正確答案

諾頓等效電流等於 a-b 短路電流,將 a-b 短路後最右側 2R 被旁路,利用分壓與分流求得短路電流為 V/(4R)。

a-b 短路後,右側 2R 被旁路。總電阻=2R+(2R∥R)=8R/3,總電流=3V/(8R),節點電壓=V/4,諾頓電流=(V/4)/R=V/(4R)。
