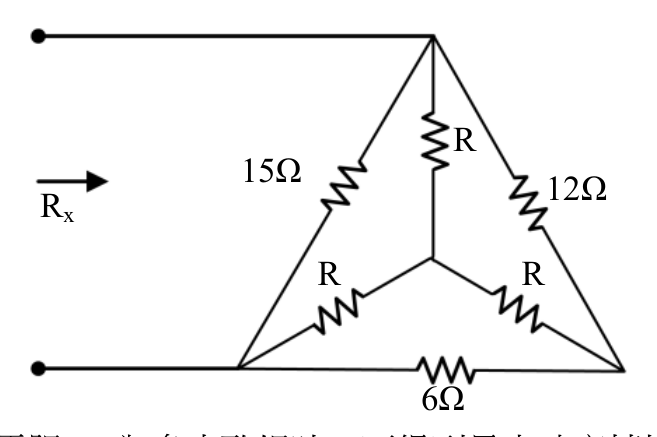

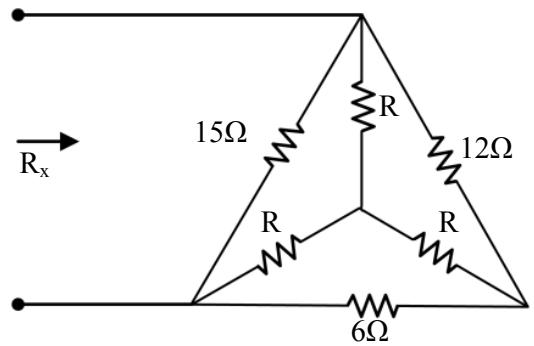

如圖所示電阻電路，如果電阻 $R=4\Omega$，試求等效電阻 $R_x$ 為多少歐姆？

由圖可見電路為一大三角形(外部三邊15Ω、12Ω、6Ω)加上內部Y形(三個R=4Ω)。步驟：Y形轉△：每邊=R+(R)+(R²/R)=4+4+4=12Ω；外部左邊15Ω‖內部對應12Ω=15×12/(15+12)=180/27=20/3Ω；外部右邊12Ω‖內部12Ω=6Ω；外部底邊6Ω‖內部12Ω=4Ω；再將上述三段串並聯化簡，最終從兩端點看入Rx=4Ω。
