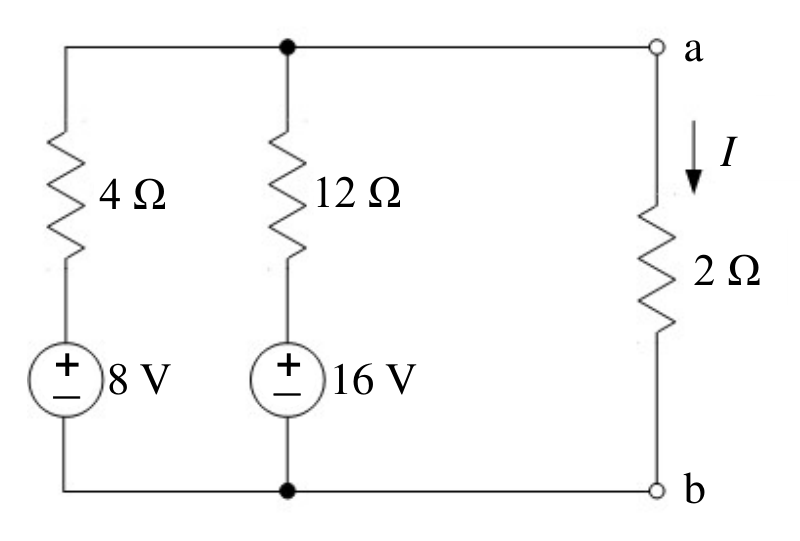

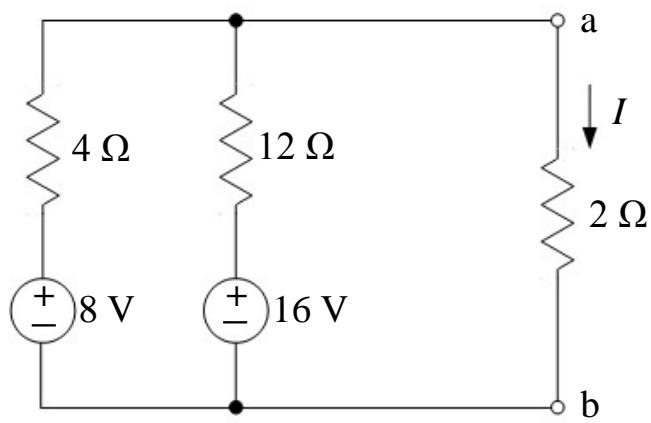

試求圖中2Ω電阻兩端a-b點間之諾頓等效電流為何？
A1.33安培
B2安培
C3.33安培正確答案
D4安培
答案與詳解
為什麼答案是 C
短路a-b後，2Ω被短路(視為0Ω)。節點電壓法設上節點電壓為V：(V-8)/4+(V-16)/12=0（短路支路電壓=0，即V=0）。代入V=0：電流從左支路=8/4=2A流入節點，右電源支路=16/12=4/3A流入節點，Isc=2+4/3=10/3≈3.33A。
考點：KCL計算錯誤考點：單支路誤算考點：諾頓等效電流考點：疊加計算錯誤
