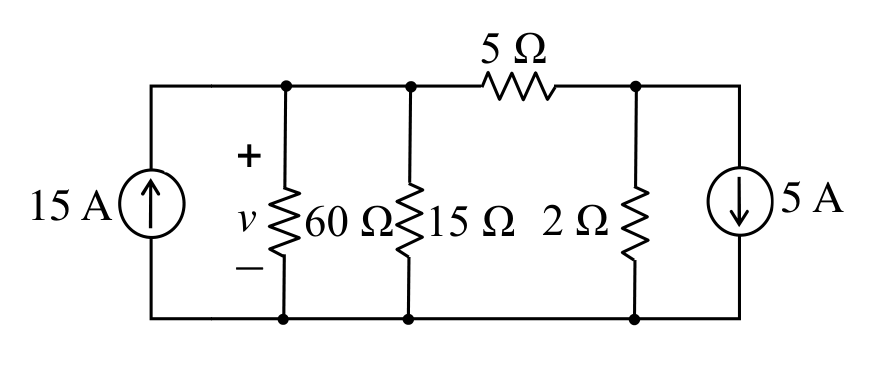

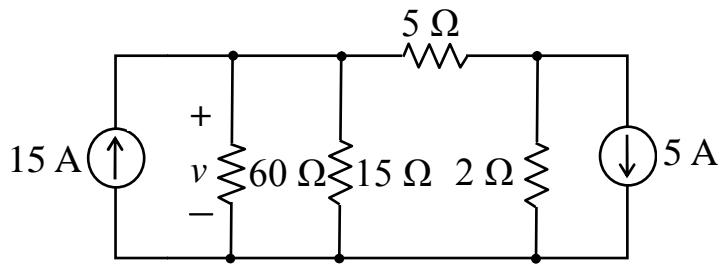

如圖示之電路，求電壓v之值約為何？
A50V
B55V
C60V
D70V正確答案
答案與詳解
為什麼答案是 D
正解。設左節點電壓=v，右節點電壓=vR。KCL at 右節點：(v−vR)/5 = vR/2 + 5，得 vR=2(v−25)/7；KCL at 左節點：15 = v/60 + v/15 + (v−vR)/5，代入求解得v=70V，驗算一致。
考點：節點電壓法KCL考點：電流源方向陷阱
