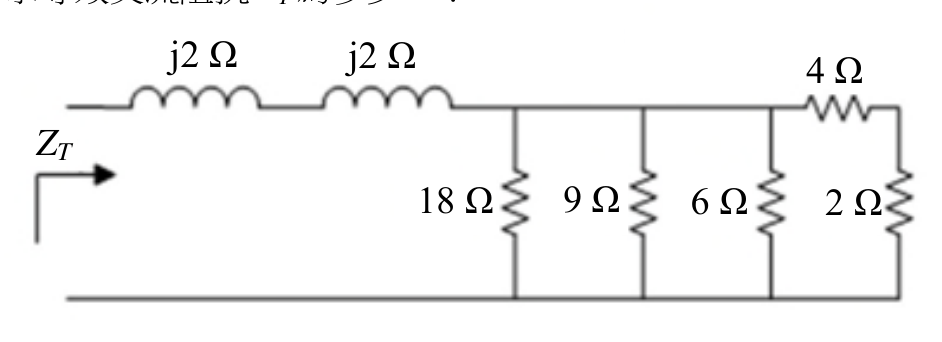

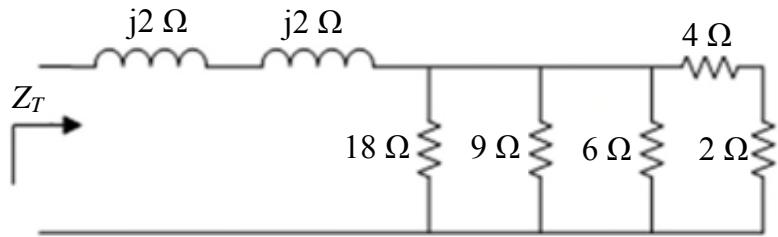

如圖示電路，求等效交流阻抗為多少？
A
B正確答案
C
D
答案與詳解
為什麼答案是 B
圖中4Ω與2Ω串聯(共6Ω)，再與18Ω、9Ω、6Ω並聯：1/Z_P = 1/18+1/9+1/6+1/6 = 1/18+2/18+3/18+3/18 = 9/18 = 1/2，故Z_P=2Ω；再串聯兩個j2Ω電感(j2+j2=j4)，總Z_T=2+j4Ω。
考點：電感串聯計算考點：並聯電阻+串聯電感考點：並聯阻抗誤算考點：實部並聯計算錯誤
載入中…
圖中4Ω與2Ω串聯(共6Ω)，再與18Ω、9Ω、6Ω並聯：1/Z_P = 1/18+1/9+1/6+1/6 = 1/18+2/18+3/18+3/18 = 9/18 = 1/2，故Z_P=2Ω；再串聯兩個j2Ω電感(j2+j2=j4)，總Z_T=2+j4Ω。
