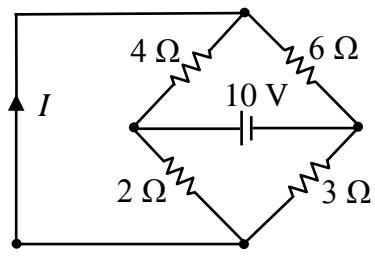

如圖示電路，則跨電路上下兩端之電流I為多少安培？
A-1.0
B-0.5
C0正確答案
D0.5
答案與詳解
為什麼答案是 C
設上節點為A(電位VA)、左節點為B(電位VB)、右節點為C(電位VC)、下節點為D(電位VD=0)。4Ω在左上、6Ω在右上、2Ω在左下、3Ω在右下，10V電源橫跨中間左右節點(B、C)。由KVL與節點分析：VB−VC=10V(或依圖極性)。對上下兩端(A、D)列KCL，流入A的電流=(VA−VB)/4+(VA−VC)/6，流出D的電流=(VB−VD)/2+(VC−VD)/3。解方程後VA=VD，故外部電流I=0A
考點：節點電位誤判考點：電流方向錯誤考點：節點分析/KCL考點：電源效應誤判
