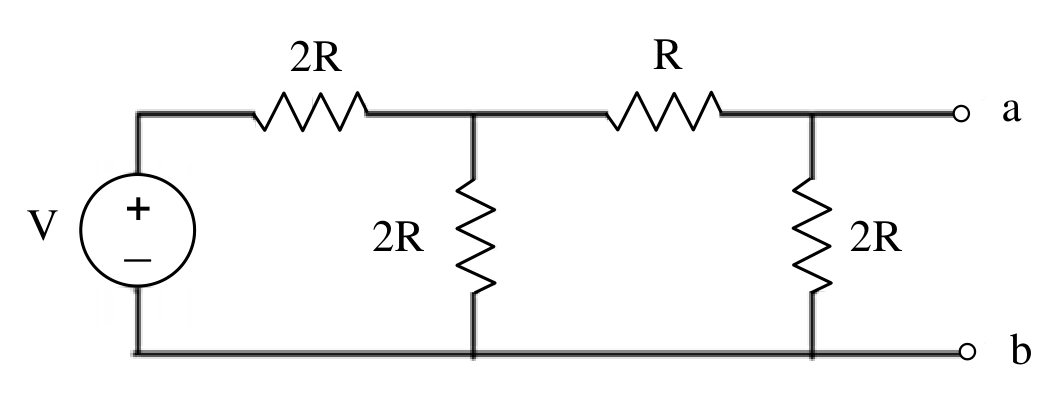

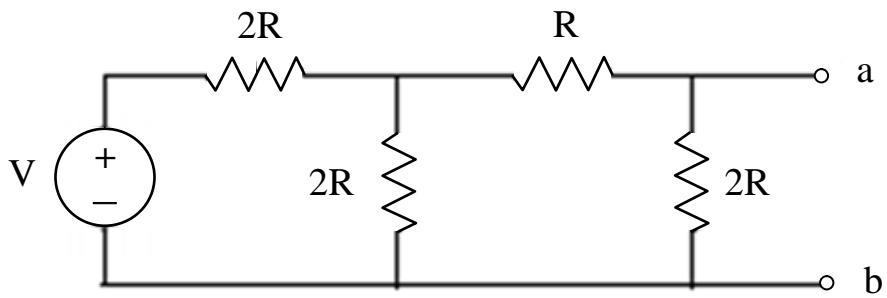

如圖所示，求a、b之間的諾頓等效電阻為何？
AR正確答案
B2R
C3R
D4R
答案與詳解
為什麼答案是 A
諾頓等效電阻=將獨立電壓源V短路後，從a-b端看入的電阻。電壓源短路後：左邊2R（串聯支路）與中間2R並聯 → 2R//2R = R，再串右邊的R → R+R = 2R，此2R再與右側的2R並聯 → 2R//2R = R。故Rth = R。
考點：諾頓等效電阻考點：並聯遺漏陷阱考點：錯誤串聯相加考點：完全錯誤累加
