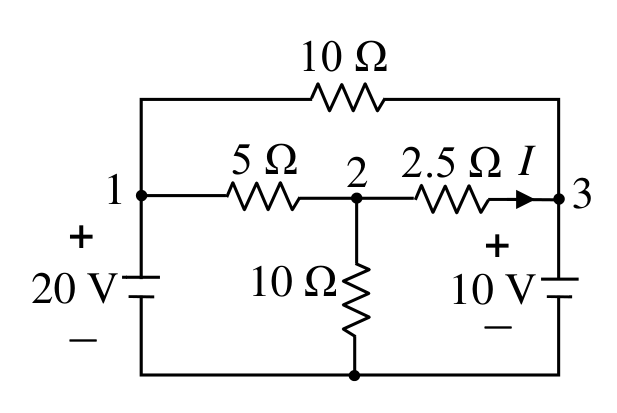

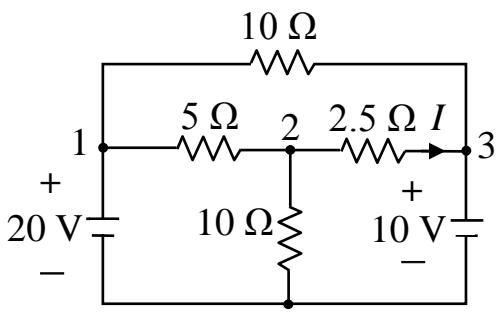

【109 初考-電子工程】基本電學大意第13題：如圖示之電路，求電流I之值約為何？答案與詳解

B

正確答案

用節點電壓法或網目分析法，對三節點電路列KVL/KCL方程式，求流過2.5Ω的電流I≈0.57A

為什麼答案是 B

節點2 KCL：(20-V2)/5 + (0-V2)/10 + (10-V2)/2.5 = 0，展開：4-V2/5 + 0-V2/10 + 4-V2/2.5 = 0，合併：8 = V2(1/5+1/10+1/2.5)=V2(0.2+0.1+0.4)=0.7V2，V2=8/0.7≈11.43V；I=(V2-10)/2.5=(11.43-10)/2.5=1.43/2.5≈0.57A

考點：KCL節點法誤算考點：節點電壓法考點：忽略並聯支路考點：電源極性誤判
