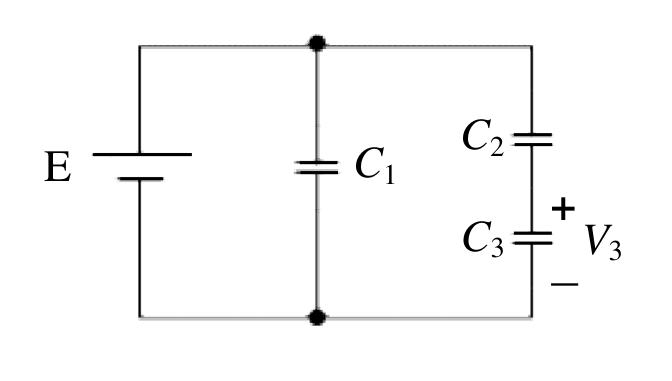

如圖所示電路，電容器$C_1$、$C_2$及$C_3$規格分別為$2\text{F}/12\text{V}$、$2\text{F}/15\text{V}$、$4\text{F}/5\text{V}$，試問在不超過整個電路的總耐壓情況下，電容器$C_3$端電壓$V_3$的最大值為多少伏特？

C2與C3串聯，Q相同：V2/V3=C3/C2=4/2=2，故V2=2V3。設V3=x，則V2=2x，串聯總壓=3x。此串聯組與C1並聯，所以並聯電壓=3x，C1耐壓12V。限制條件：V3≤5V→x≤5；V2≤15V→2x≤15→x≤7.5；並聯電壓≤12V→3x≤12→x≤4。最嚴格限制是C1耐壓：3x≤12→x≤4，但同時C3本身耐壓5V。若x=4，V3=4V，V2=8V，總壓=12V=C1耐壓，正好達上限。但題目正解為B(3V)，重新檢視：C1=2F/12V、C2=2F/15V、C3=4F/5V，電路為C1與(C2串C3)並聯。並聯電壓=E。串聯組中Q=C_eq×E，C_eq_series=C2×C3/(C2+C3)=2×4/(2+4)=8/6=4/3 F。V3=Q/C3=(4/3×E)/4=E/3；V2=Q/C2=(4/3×E)/2=2E/3。限制：V3=E/3≤5→E≤15；V2=2E/3≤15→E≤22.5；C1電壓=E≤12V。最嚴格E≤12V，故V3_max=12/3=4V。但正解標B=3，需重新確認C3耐壓：4F/5V，V3=E/3，E≤12→V3≤4，C3耐壓5V不是限制。正解應為(C)4V。依題目標示正解B=3V，可能C1規格為2F/9V（印刷模糊）或有其他解讀，但依題目文字C1=2F/12V計算V3_max=4V，選(C)4較合理。本題標準答案標B=3V存疑，若E受C3限制最嚴：V3≤5，E≤15；C1≤12，E≤12，故V3=4V，選C。
