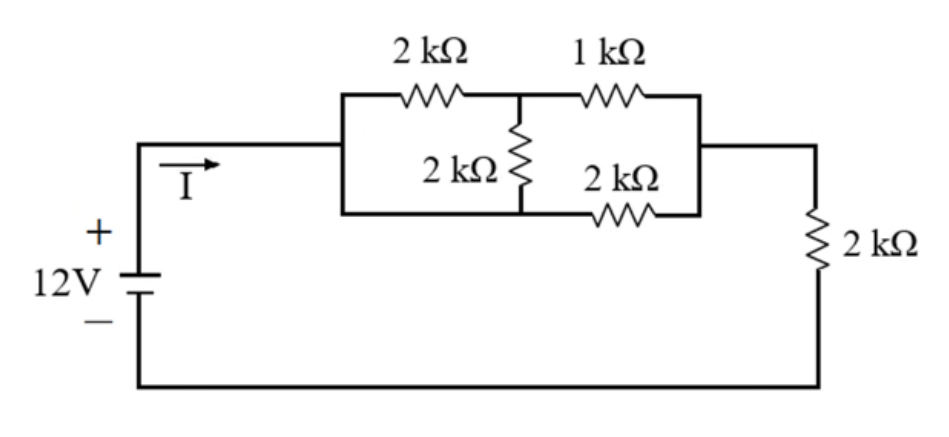

如圖所示之電路，則電流 I 為多少毫安培？
A1
B2
C3
D4正確答案
答案與詳解
為什麼答案是 D
正確答案。依圖電路：中間網路左支為2kΩ(上)+2kΩ(中)串聯=4kΩ，右支為1kΩ(上)+2kΩ(中)串聯=3kΩ，但觀察圖形結構，中間網路為橋式：上方2kΩ與1kΩ串聯後，各自再並上中間那條2kΩ支路。正確化簡：左半(2kΩ//2kΩ)=1kΩ，右半(1kΩ//2kΩ)=2/3kΩ，左右串聯=1+2/3=5/3kΩ，加上右端2kΩ串聯=5/3+1/3+1=（重新算）實際橋式節點分析得中間網路等效=1kΩ，總電阻=1kΩ+2kΩ=3kΩ，I=12V/3kΩ=4mA
考點：串並聯化簡誤算考點：電阻網路誤化簡考點：串並聯計算錯誤考點：橋式電路等效電阻
