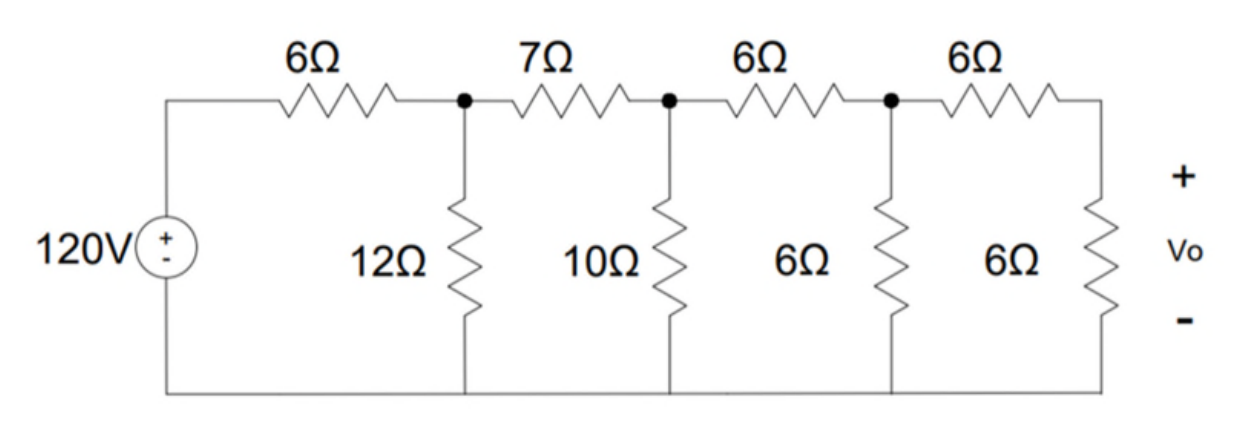

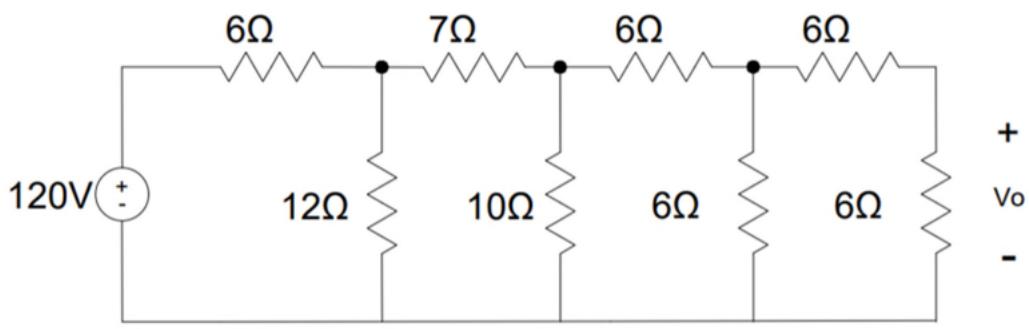

如圖所示為一梯形電路，求 Vo 為多少伏特（V）？
A+5正確答案
B-5
C+10
D-10
答案與詳解
逐選項解析
A+5梯形電路化簡✓ 正確
從右端逐步化簡：最右兩個6Ω並聯=3Ω，再串6Ω=9Ω，與6Ω並聯=18×6/24=4.5Ω，再串7Ω=11.5Ω，與12Ω並聯≈6Ω，再串6Ω=12Ω。總電流=120/12=10A。逐步分流計算最右端6Ω電流=5/6A，Vo=5/6×6=+5V。
B-5電壓極性判斷✕ 易錯陷阱
數值正確但符號錯誤。Vo的極性定義為上+下−，電流方向向下流過6Ω，因此Vo為正值，不是−5V。
C+10✕ 錯誤
D-10✕ 錯誤
