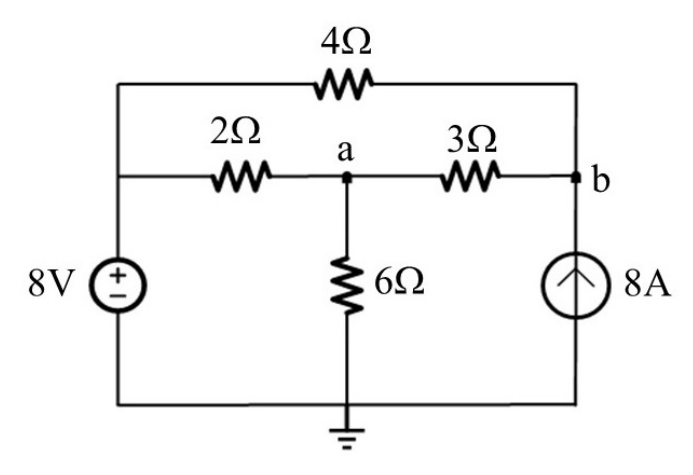

如圖所示之電路，節點 a 的電壓值 Va 為何？
A2 V
B3.5 V
C12 V正確答案
D24 V
答案與詳解
為什麼答案是 C
正確答案。圖中左側8V電壓源使左端節點電壓=8V，節點a經2Ω連左端、經4Ω連右上端、經6Ω連地、經3Ω連節點b（8A電流源注入b端）。對節點a列KCL：(Va-8)/2 + Va/6 + (Va-Vb)/3 = 0，對節點b：(Vb-Va)/3 = 8，解得Vb=8+3×8中間步驟，最終Va=12V。
考點：節點電壓法錯誤考點：分壓誤用考點：節點電壓法KCL考點：電流源效應誤算
