五等-電子工程基本電學大意110 年第 11 題單選題

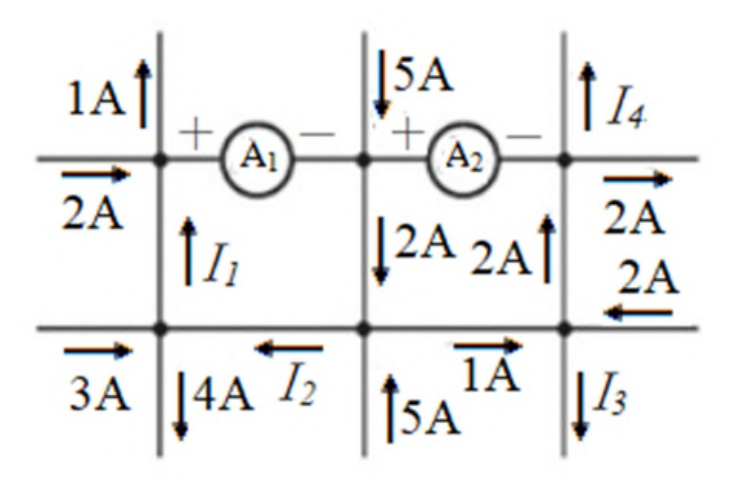

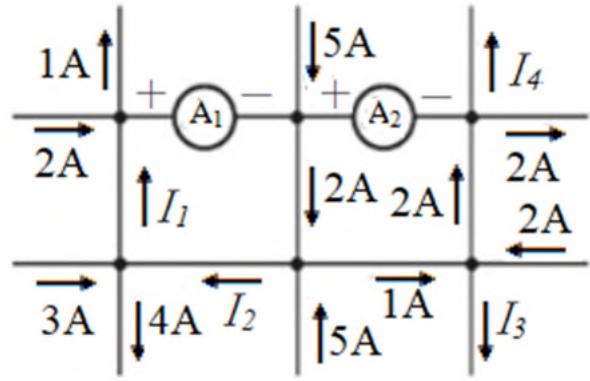

一串並聯電路，流進/流出各個節點的分支電流如圖所示，其中 A1 及 A2 為電流錶，求 A2 之指示值為多少安培（A）？
C正確答案
利用KCL（克希荷夫電流定律）在A2所在節點進行電流加總，流入=流出，求得A2=9A。
為什麼答案是 C
A2電流錶位於中間節點。由圖可知：5A向下流入、2A向左(從右側)流入、2A向上流入，共9A流入；KCL要求流出=9A，即A2讀值為9A。
載入中…
完整詳解
Pro · 無限重點 利用KCL（克希荷夫電流定律）在A2所在節點進行電流加總，流入=流出，求得A2=9A。
找A2節點：流入有5A(向下)、2A(向左)、2A(向上)共9A流入；A2電流錶讀值即為通過它的電流=9A，選C。
逐選項分析
A✕
3A 為錯誤計算，可能只計算部分支路電流，未完整套用KCL。
B✕ 陷阱
6A 可能是誤將5A+2A-1A=6A或其他錯誤組合，未正確辨別電流方向與節點歸屬。
C✓ 正確
A2電流錶位於中間節點。由圖可知：5A向下流入、2A向左(從右側)流入、2A向上流入，共9A流入；KCL要求流出=9A，即A2讀值為9A。
D✕
12A 過大，將不屬於A2節點的電流也誤算進去，節點選取錯誤。
A2節點KCL電流分析（圖中中間上方節點）
| 電流來源 | 方向 | 數值 | 計入流入/流出 |
|---|
| 頂部垂直支路 | 向下(流入節點) | 5A | 流入 |
| 右側水平支路(上) | 向左(流入節點) | 2A | 流入 |
| 中間垂直支路 | 向上(流入節點) | 2A | 流入 |
| A2電流錶 | 流出(KCL平衡) | 9A | 流出 |
圖中有多個電流方向箭頭，容易混淆「流入節點」與「流出節點」的方向。務必先確認節點位置，再逐一判斷各支路箭頭相對於該節點是流入還是流出，不可用電路整體電流方向代替節點局部分析。
