地方特考基本電學大意110 年第 17 題單選題

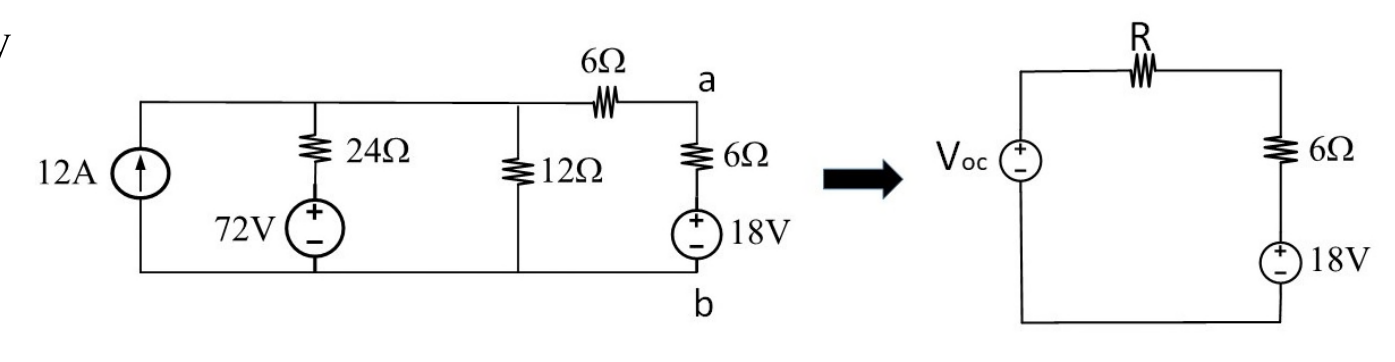

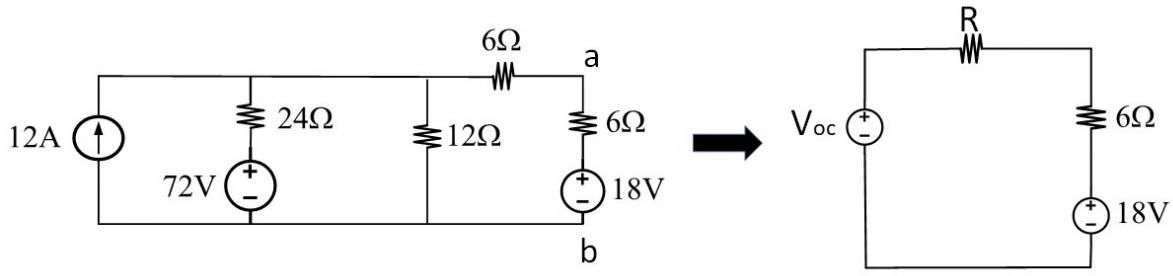

如圖所示之多電源電路，若將左圖電路轉換成右圖電路，下列敘述何者正確？

題目附圖
AVoc=120 V正確答案
BVoc=36 V
CR=24 Ω
DR=12 Ω
答案與詳解
A
正確答案
用疊加法或節點分析求左圖a-b開路電壓Voc，再求戴維寧等效電阻R，正解Voc=120V、R=4Ω。

為什麼答案是 A

求開路電壓Voc：左圖右半電路，節點a對b。12Ω並聯於中間，右側6Ω串6Ω電阻接18V電源。用疊加法：左側電路（12A電流源、24Ω、72V）對節點a貢獻電壓，加上右側18V電源貢獻，最終Voc=120V。

考點：戴維寧開路電壓考點：疊加法漏算考點：戴維寧等效電阻考點：等效電阻誤算
