基本電學大意
110 年 · 第 19 題
地方特考
基本電學大意
110 年
第 19 題
單選題

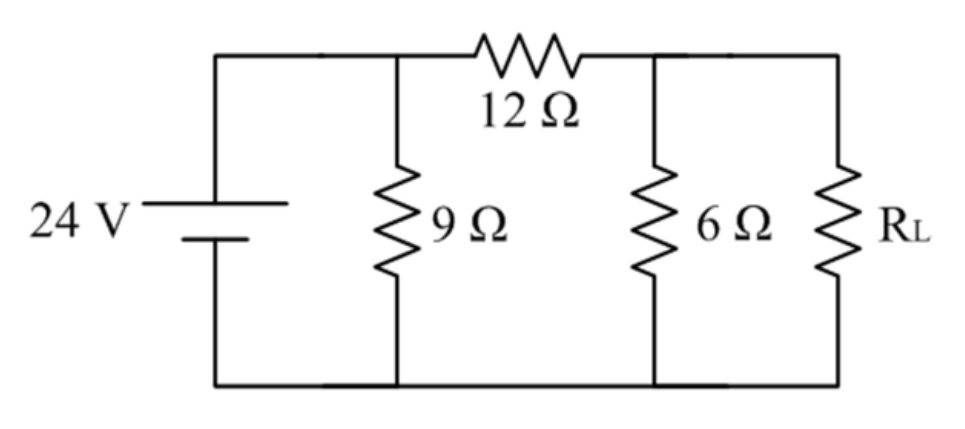

如圖所示之電路，求電阻 RL 可獲得之最大功率為幾瓦特？
A
2
B
4
正確答案
C
6
D
8
答案與詳解
B
正確答案
用戴維寧定理求RL最大功率：先求Vth與Rth，最大功率條件RL=Rth時，Pmax=Vth²/(4Rth)=4W
為什麼答案是 B
Vth=4V，Rth=4Ω，Pmax=Vth²/(4Rth)=16/16=4W，為正確答案
考點：Rth計算錯誤
考點：最大功率轉移定理
考點：數值代入錯誤
考點：未用戴維寧直接算
