地方特考基本電學大意110 年第 16 題單選題

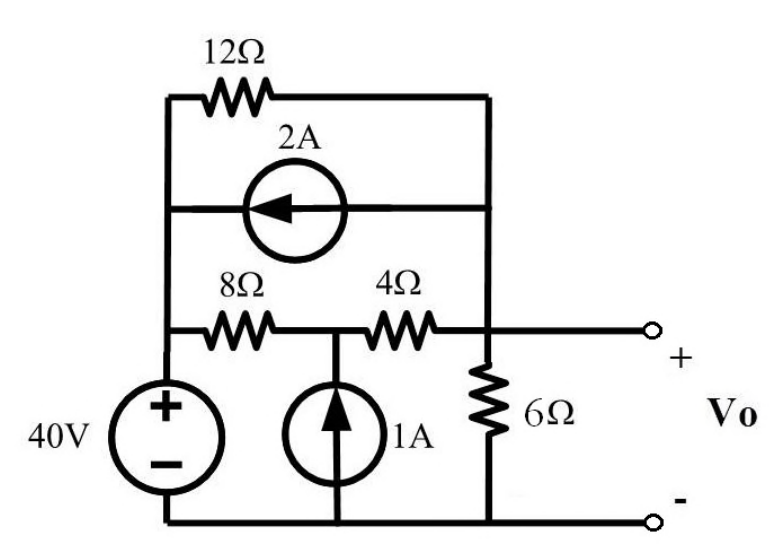

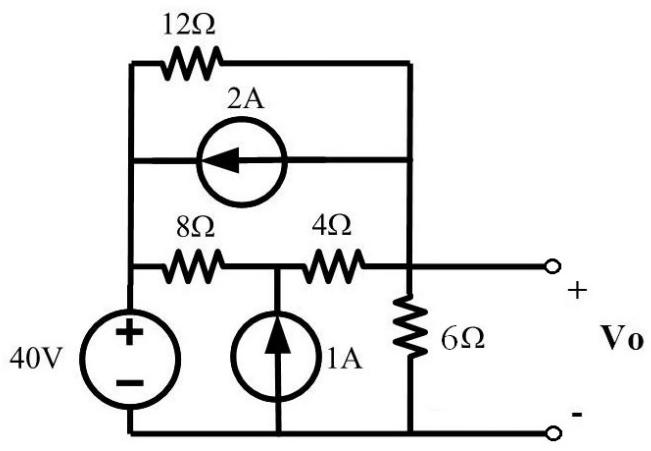

如圖所示之電路，求 為多少伏特（V）？

題目附圖
A8
B12
C16正確答案
D20
答案與詳解
C
正確答案
含40V電壓源、2A/1A電流源的混合電路，用節點電壓法或疊加定理求6Ω兩端電壓Vo=16V。

為什麼答案是 C

正確答案。由圖：左側40V電壓源串8Ω，中間節點連4Ω後接6Ω，2A電流源並聯於上方12Ω支路，1A電流源在8Ω與4Ω中點向上。以節點電壓法設中間節點電壓V1，列KCL方程求解後，Vo=V_6Ω=16V。

考點：疊加不完整考點：電流源方向誤判考點：節點電壓/疊加定理考點：電源方向誤判
