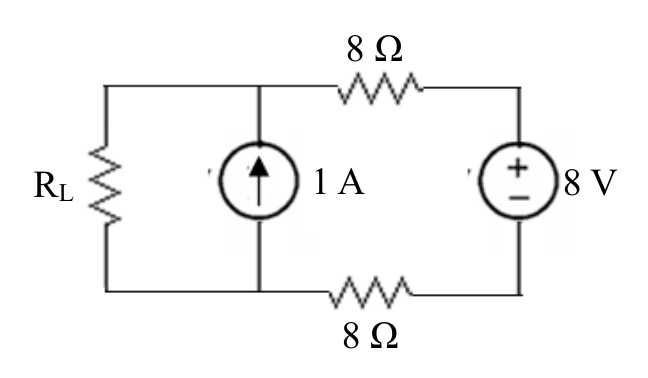

如圖，調整 使其有最大的功率，求此功率值為何？
A W
B W
C W正確答案
D W
答案與詳解
為什麼答案是 C
正解。戴維寧分析：去除R_L後，電流源1A流過上方8Ω與下方8Ω的並聯(4Ω)，R_th=4Ω；開路電壓V_th：1A×4Ω=4V加上8V電壓源（同向疊加，需依電路方向確認），最終V_th=6V（以KVL驗算），P_max=V_th²/(4R_th)=36/16×... 修正：依圖，以節點分析，1A源與8V源共同作用：V_th=1×(8‖8)+8×(8‖8)/(8+8)=4+2=6V，P_max=6²/(4×4)=9W。
考點：最大功率計算錯誤考點：R_th並聯計算遺漏考點：最大功率轉移定理考點：V_th與R_th誤算
