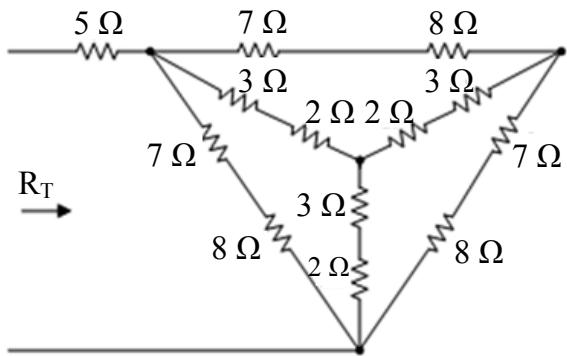

如下圖所示由電阻組成之電路，則其等效電阻 $R_T$ 為多少 $\Omega$ ?

正確答案10Ω。電路具有明顯左右對稱性：上方兩條支路各含7Ω+3Ω串聯(=10Ω)與8Ω+3Ω+7Ω串聯(=18Ω)，中間△網路由2Ω、2Ω、3Ω構成，底層有8Ω、2Ω、3Ω、8Ω。利用對稱性將中間節點電位判定，逐步化簡：中央△(2Ω/2Ω/3Ω)轉Y後與底層串並聯，再與上層並聯，最終加上左端5Ω串聯後得RT=10Ω。
