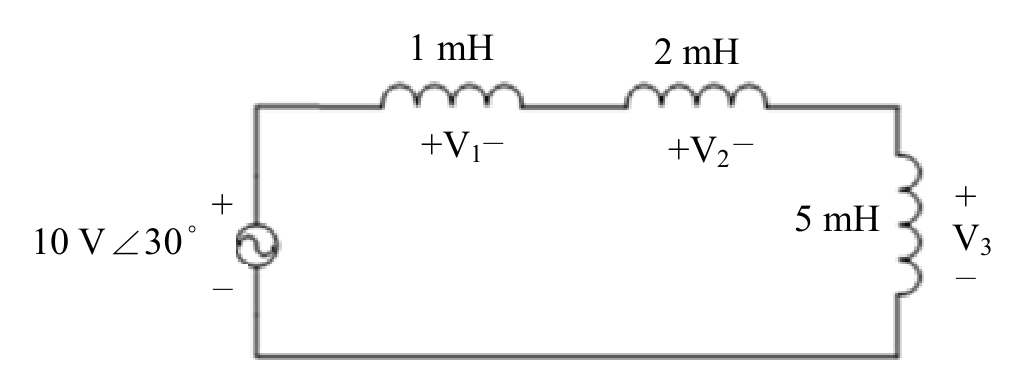

如圖示電路，若交流電源頻率為 50 Hz，且各電感之電壓為 $V_{i}=|V_{i}|\angle\theta_{i}$ ，則 $|V_{1}|:|V_{2}|:|V_{3}|$ 為多少？

正確答案為 A。三電感串聯電路，電壓比等於電感量比：L1:L2:L3 = 1mH:2mH:5mH = 1:2:5

共 3 類科共用卷

鐵路人員考試高員三級-電力工程鐵路人員考試高員三級-電子工程鐵路人員員級考試-機檢工程

基本電學大意106 年第 36 題單選題

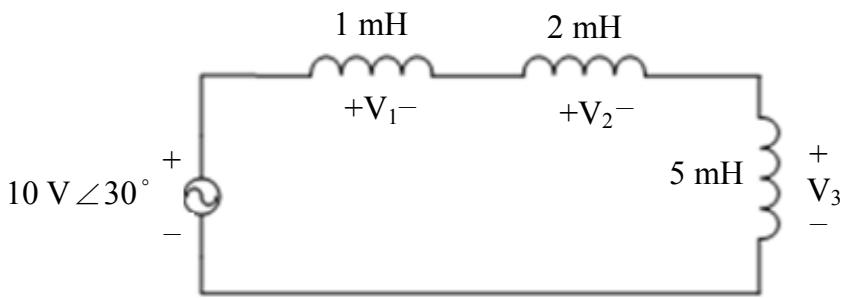

如圖示電路，若交流電源頻率為 50 Hz，且各電感之電壓為 $V_{i} = ∣ V_{i} ∣∠ θ_{i}$ ，則 $∣ V_{1} ∣ : ∣ V_{2} ∣ : ∣ V_{3} ∣$ 為多少？

1 : 2 : 5

正確答案

10 : 5 : 2

1 : 1 : 1

10 : 2 : 5

答案與詳解

正確答案

三電感串聯電路，電壓比等於電感量比：L1:L2:L3 = 1mH:2mH:5mH = 1:2:5

三個電感 1mH、2mH、5mH 串聯，流過相同電流 I，各感抗 XL=ωL，電壓比=電感比=1:2:5，正確答案。
