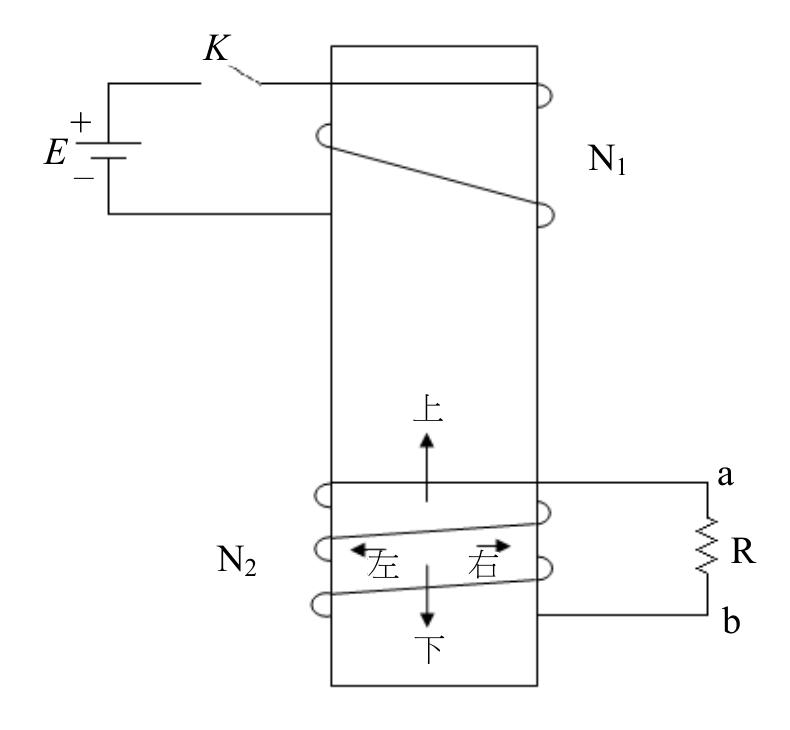

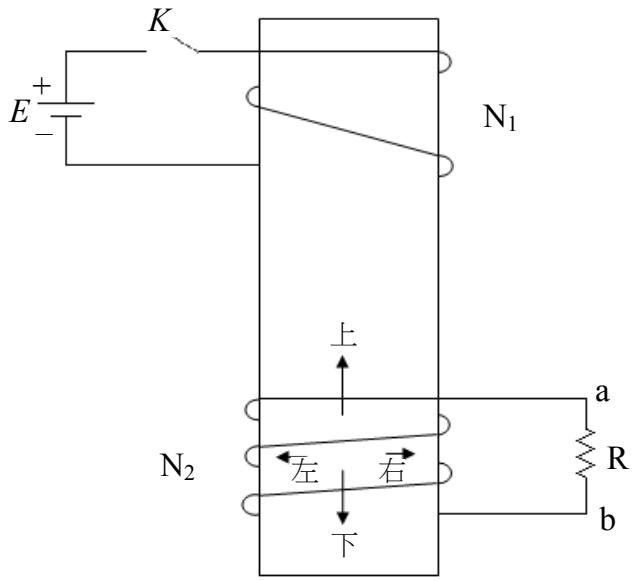

在下圖中，開關閉合瞬間，N2 線圈之感應電流所產生的磁通方向為何？
A向下正確答案
B向上
C向右
D向左
答案與詳解
為什麼答案是 A
K閉合瞬間，N1線圈電流從零增大，依右手定則判斷N1在鐵芯中產生向上的磁通並持續增加。依楞次定律，N2的感應電流必須產生與原磁通變化方向相反的磁通（即向下），以阻礙磁通增加。圖中鐵芯標示「上↑」方向，感應磁通反向即為「↓向下」。
考點：楞次定律感應方向考點：楞次定律方向錯誤考點：磁路方向概念
