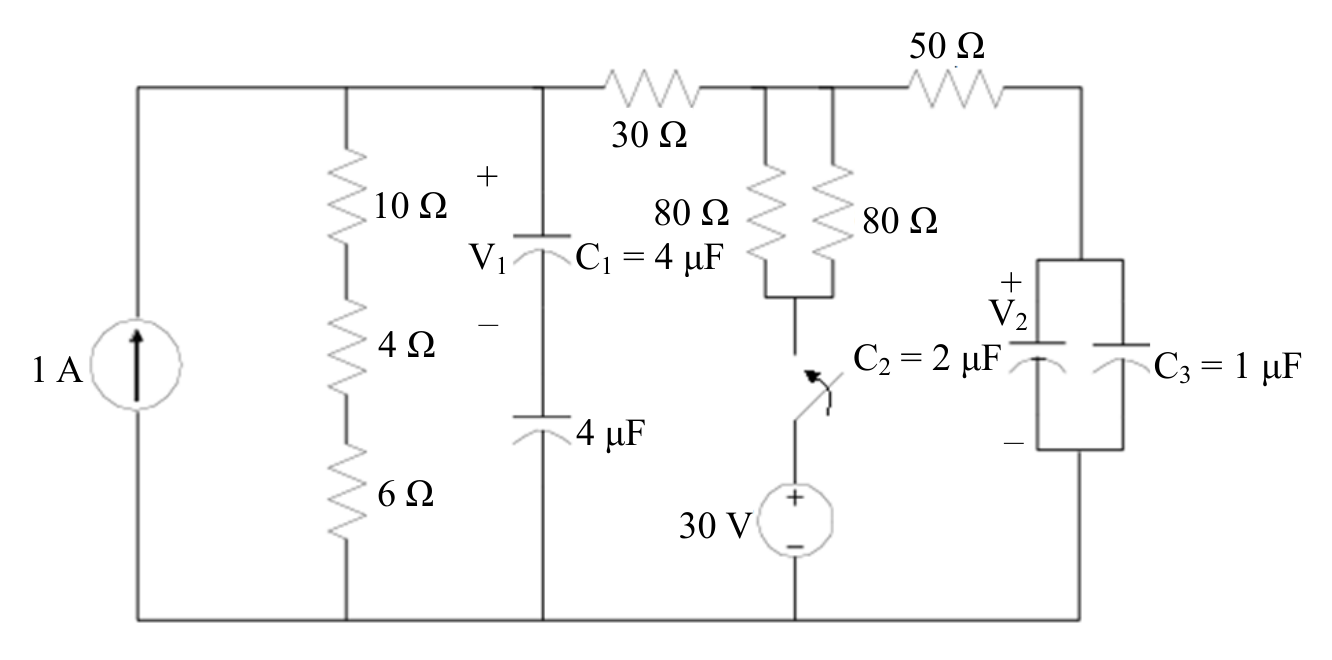

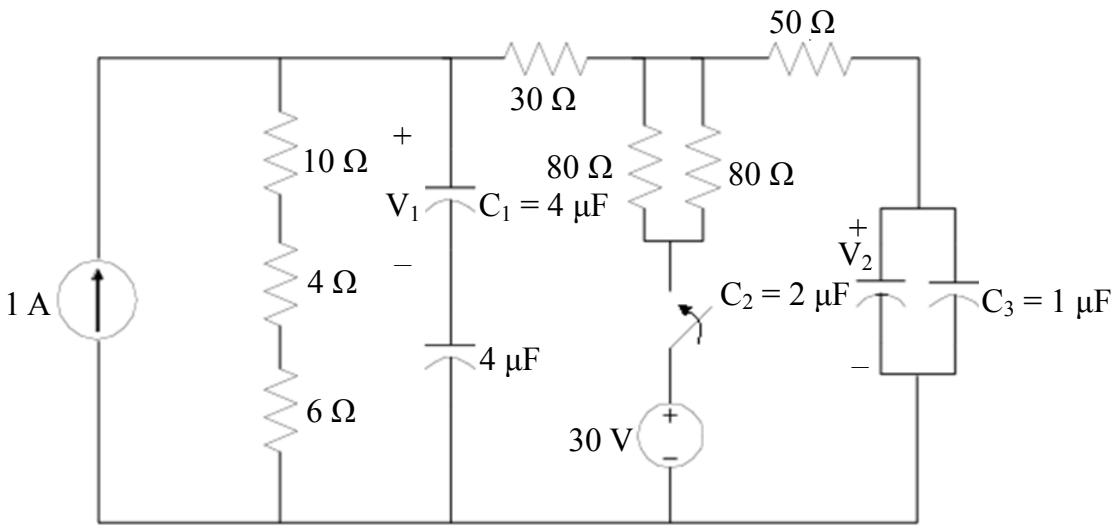

有一電路如下圖，設其開關在 t = 0 時關上（switch closed），試求在關上前瞬間（即 t = 0 -時）電路中 V1 之 值為何？（設開關關上前，電流源已啟動一段很長的時間）
A10 V正確答案
B32 V
C46 V
D18 V
答案與詳解
逐選項解析
A10 VDC穩態電容斷路✓ 正確
t=0⁻穩態下所有電容斷路。左側1A電流源串聯10Ω、4Ω、6Ω（共20Ω），電流全部流過此串聯路徑。V1為C1兩端電壓，等於10Ω兩端電壓=1A×10Ω=10V。
B32 V穩態分析錯誤✕ 錯誤
32V為誤將多個電阻電壓疊加所得，忽略了穩態時電容斷路導致右側支路無電流的條件，計算方向錯誤。
C46 V✕ 錯誤
D18 V✕ 錯誤
