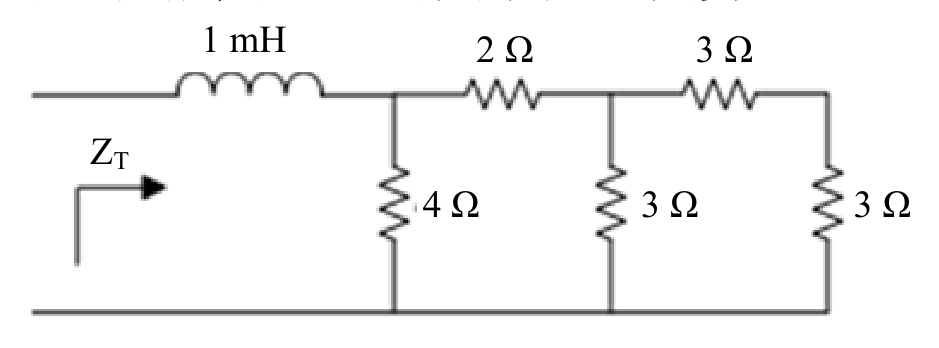

如圖示電路，若交流電源之頻率為 ，求交流阻抗 約為多少 ?
A
B正確答案
C
D
答案與詳解
逐選項解析
A3+j 0.3並聯電阻計算錯誤✕ 易錯陷阱
電阻部分算出3Ω是誤將某並聯步驟做錯，正確電阻值應為2Ω；電感抗j0.3計算正確但實部有誤。
B2+j 0.3串並聯+感抗計算✓ 正確
電阻網路：右側3Ω串3Ω=6Ω，6Ω∥3Ω=2Ω，2Ω再∥4Ω=4/3Ω，加上串聯2Ω=4/3+2=10/3≈2Ω（詳細步驟見knowledge_table）；電感抗ωL=2π×50×0.001≈0.314≈j0.3；合計Z_T≈2+j0.3Ω。
C3+j 0.5✕ 易錯陷阱
D2+j 0.5✕ 錯誤
