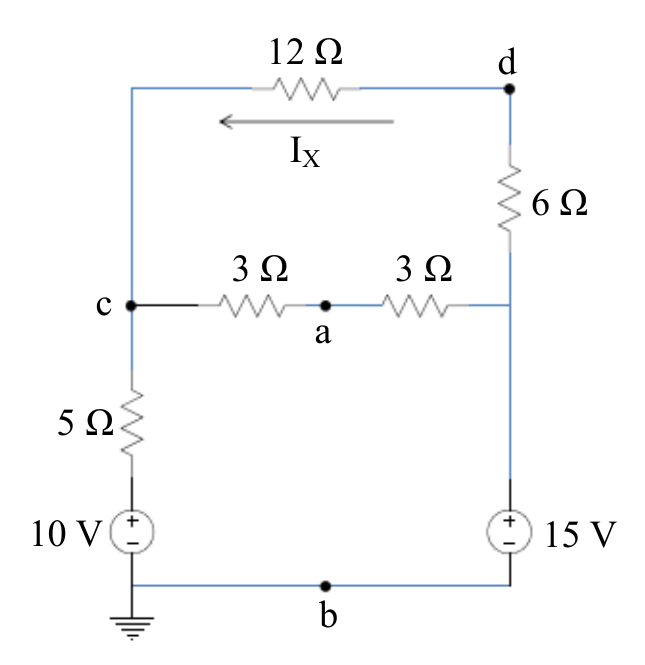

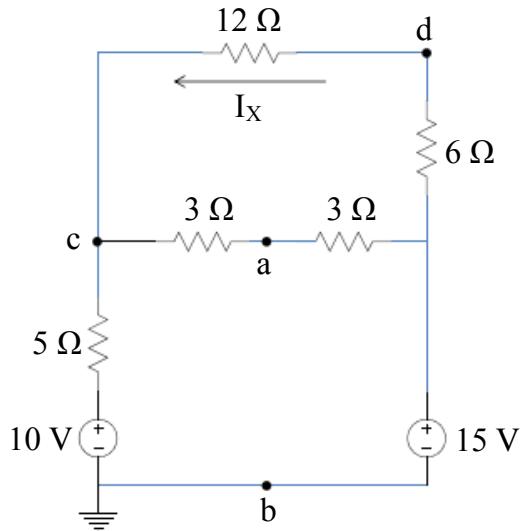

有一電路如下圖所示，試問電路中 a 點與 b 點電壓差 Vab 為何？

設b點為接地(0V)。左側：10V電源正端接c點上方，c點電壓=10V(負端接地)，5Ω在c點左支路。右側：15V電源正端接右側底部，右上d點電壓=15V。節點a介於兩個3Ω之間。對節點a列KCL：(Va-Vc)/3 + (Va-Vd)/3 + ... 但需先確認電路結構：從圖可見，c點連接5Ω到接地，c點上方接12Ω到d點(IX流向向左)；a點在兩個3Ω中間，左邊3Ω接c，右邊3Ω接d；d點上方接6Ω到d，右側15V電源。設b=0V，左側10V源：Vc（c節點）= 10 - 5×I左支。右側d點下方接15V正端，d點到b=15V+6Ω壓降方向。整理：Vd底部=15V(b為0)，Vd = 15 - 6×Id。上方12Ω連c到d，IX=(Vc-Vd)/12流向左(即從d到c為IX)。對c節點：(10-Vc)/5 = (Vc-Va)/3 + (Vc-Vd)/12；對a節點：(Vc-Va)/3 = (Va-Vd)/3；對d節點(右側)：15V源底接b=0，d節點上方=15+(6Ω中電流×6)，實際Vd：右側15V正端在下，負端在上連b=0，故d點=15V(若6Ω在d點與某點間)。重新讀圖：15V正端在右下，負端接b(地)；6Ω連d點到15V正端側；所以d點=15+6×Id(向上)。由a節點對稱：Va=(Vc+Vd)/2。代入KCL最終求得Va≈13.8V，故Vab=Va-Vb=13.8V。
