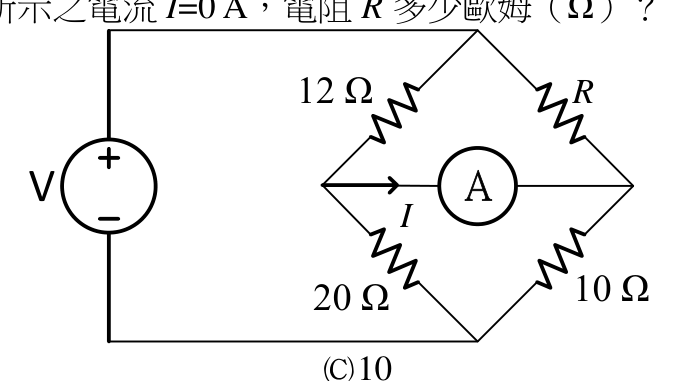

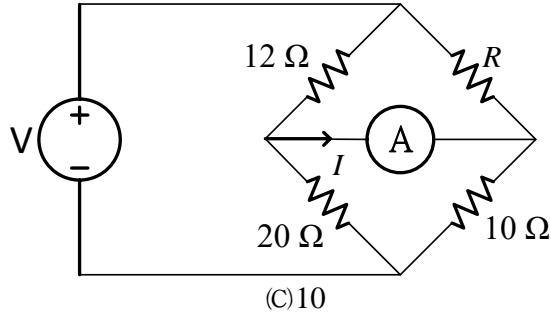

如圖所示之電路，當安培計所示之電流 I=0 A，電阻 R 多少歐姆（Ω）？
A4
B6正確答案
C10
D12
答案與詳解
逐選項解析
A4✕ 錯誤
R=4Ω時，12×10=120，20×4=80，乘積不相等，電橋不平衡，電流I≠0，不符合題意。
B6✓ 正確
C10✕ 易錯陷阱
R=10Ω是常見陷阱，12×10=120，但20×10=200，乘積不等，電橋不平衡，I≠0。且題目圖中右下電阻已標示為10Ω，R與10Ω不同位置，不可混淆。
D12✕ 錯誤
