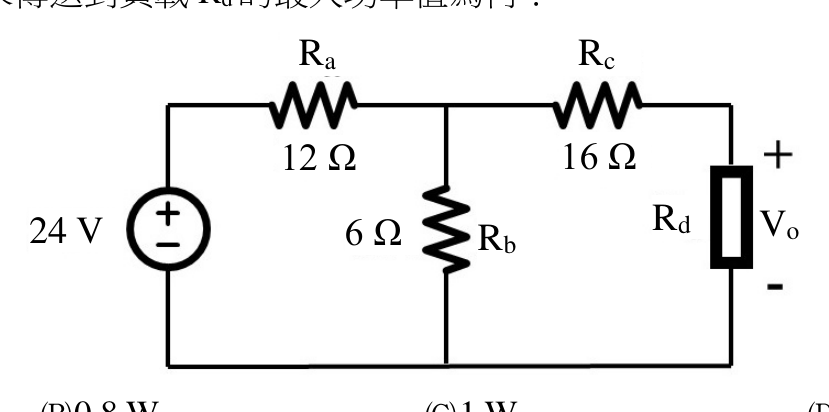

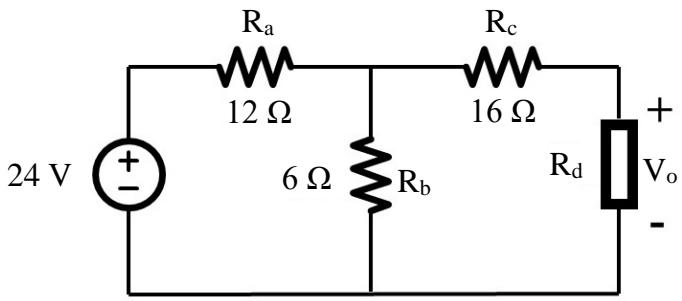

如圖所示的電路，試求傳送到負載 Rd 的最大功率值為何？
A0.4 W
B0.8 W正確答案
C1 W
D1.2W
答案與詳解
為什麼答案是 B
正確答案。由圖：24V電源，Ra=12Ω、Rb=6Ω、Rc=16Ω。對Rd端開路：Ra與Rb並聯後=12//6=4Ω，與電源串聯。Vth=24×(6/(12+6))×(無Rc分壓修正)→實際計算：開路時無電流流過Rc，Rd端電壓Vth即Rb上電壓。電流I=24/(12+6)=24/18=4/3 A（Ra=12，Rb=6串聯分壓），Vb=6×(4/3)=8V，Vth=Vb-Rc×0=8V（開路Rc無電流）。Rth：電源短路，從Rd端看：Rc+(Ra//Rb)=16+(12//6)=16+4=20Ω。Pmax=8²/(4×20)=64/80=0.8W ✓
考點：最大功率傳輸考點：戴維寧等效考點：Rth計算錯誤考點：等效電路錯誤
