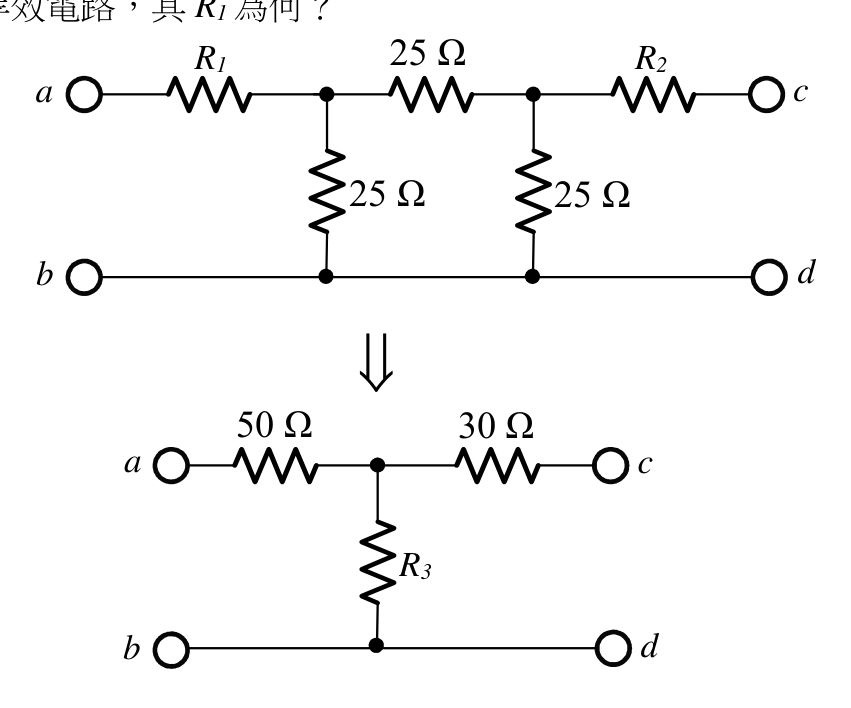

將上圖轉換為下面的等效電路，其 R1 為何？
承上題，R3 為何？
A15/3 Ω
B25/3 Ω正確答案
C15 Ω
D25 Ω
答案與詳解
為什麼答案是 B
從上圖原始π型電路：水平串聯25Ω、左垂直25Ω、右垂直25Ω，三者構成△。Y轉換公式R3(中臂)= (Ra×Rb)/(Ra+Rb+Rc) = (25×25)/(25+25+25) = 625/75 = 25/3 Ω，與下圖等效T型吻合。
考點：Y-△分母誤算考點：△→Y轉換考點：公式套用錯誤考點：未執行轉換
