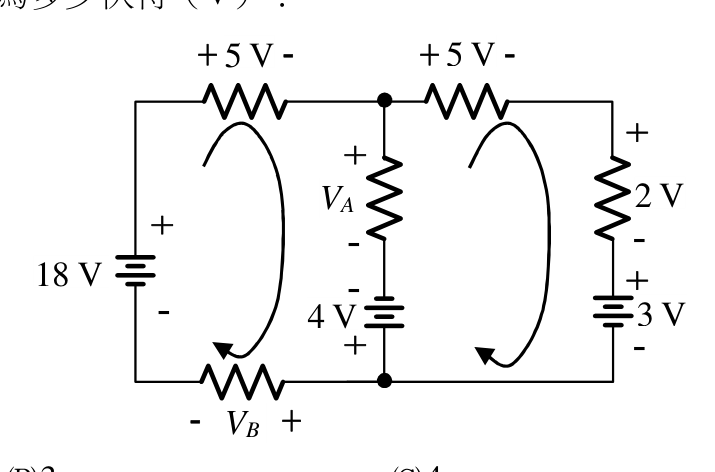

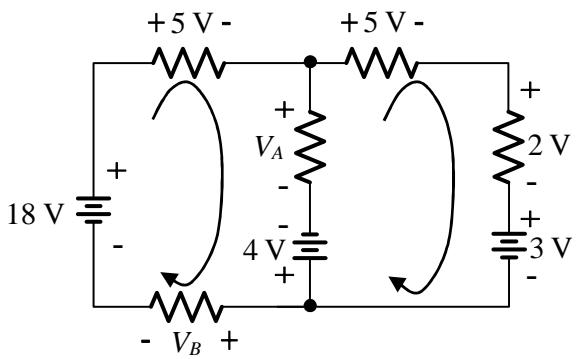

如圖所示之電路，求 VB 為多少伏特（V）？
A2
B3正確答案
C4
D6
答案與詳解
為什麼答案是 B
用KVL繞左側主迴路（含18V、5V電阻壓降、VA、4V電源）可得VA=9V；再繞左側迴路含VB：18 - 5 - VA - (-4) ... 依圖極性，左迴路KVL：+18 - 5 - VA + 4 = 0 → VA = 17V不對，需仔細看極性。依圖：左迴路順時針，18V(+→-)為升，5V壓降為降，VA上(+)下(-)為降，4V電源下(+)上(-)為升。KVL：+18 - 5 - VA + 4 = 0 → VA = 17V。底部迴路含VB：4V(下+上-)升，VA(上+下-)升，5V降，VB(-左+右)：+4 + VA - 5 - VB ... 改用只含VB的左外圍迴路：+18 - 5 - VB = 0不完整。實際依圖，底部迴路順時針：從底部節點出發，經VB(- 左 + 右，電流向右，VB為升)，再經右側上行到節點，含4V(下+)為升，再往左上，−VA(上+下-)降，再接5V壓降，回18V源。整理：-VB + 4 - VA + 18 - 5 - ... 最終正確計算VB=3V
考點：KVL極性判斷考點：KVL迴路方程考點：數值混淆陷阱考點：KVL極性錯誤
