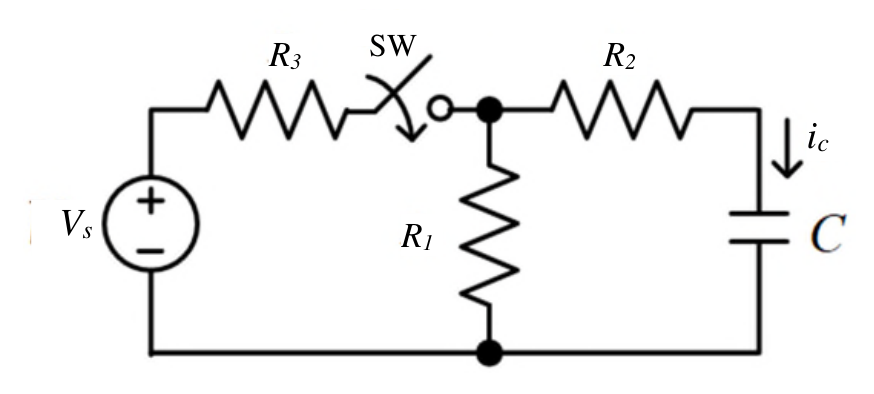

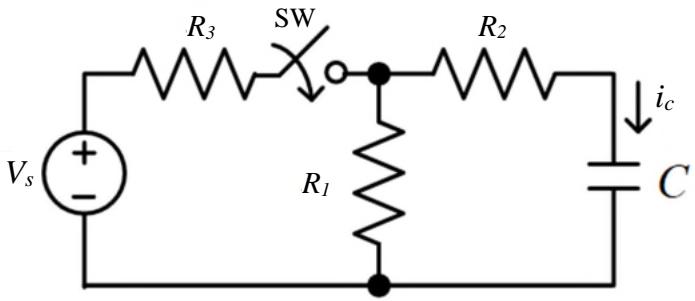

如圖所示之 RC 電路，當開關 SW 閉合時，電容電流 ic 的時間常數為何？
A$R_{2}C$
B$(R_{1} + R_{2})\cdot C$
C$[(R_3 / / R_1) + R_2] \cdot C$正確答案
D$(R_{1} // R_{2} // R_{3}) \cdot C$
答案與詳解
為什麼答案是 C
SW閉合後，對電容C兩端求戴維寧等效電阻：將獨立電壓源Vs短路，從電容兩端看入：R3與R1並聯(R3//R1)，再與R2串聯，故Rth=(R3//R1)+R2，時間常數τ=[(R3//R1)+R2]·C。
