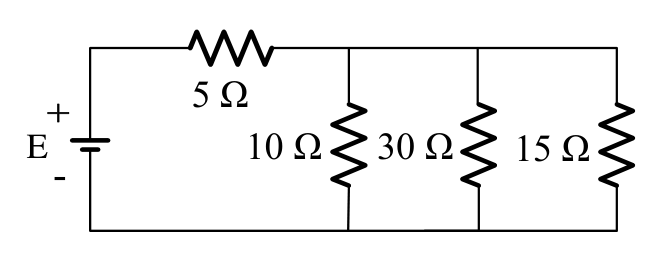

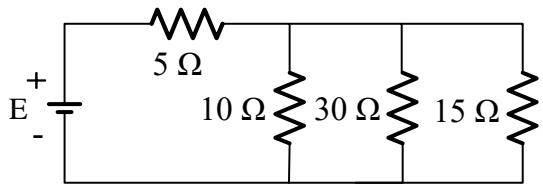

如圖所示，若流過 歐姆（）電阻的電流為 安培，則外加的電壓 為多少伏特？
A10正確答案
B15
C25
D35
答案與詳解
為什麼答案是 A
10Ω//30Ω//15Ω並聯等效：1/Rp=1/10+1/30+1/15=3/30+1/30+2/30=6/30，Rp=5Ω。總電阻=5Ω(串聯)+5Ω(並聯)=10Ω。流過5Ω的電流=1A，即總電流=1A，故E=1A×10Ω=10V。
考點：串並聯等效電阻考點：並聯電阻計算錯誤考點：混淆串並聯關係考點：電路拓撲判斷錯誤
