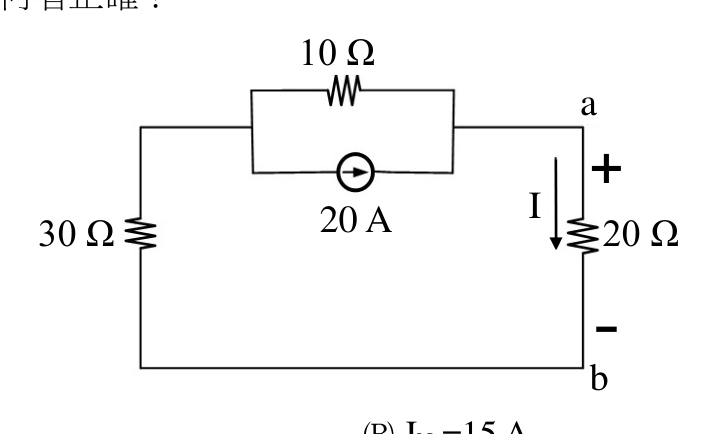

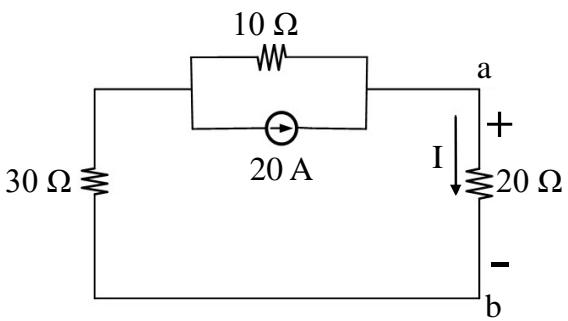

如圖所示之電路，從端點 a 與端點 b 之間所得到的諾頓電流源（IN）、諾頓電阻（RN），以及電路中分支電流（I）之敘述，下列何者正確？
A$R_{N}=50\ \Omega$
B$I_{N}=15\ A$
C$I_{N}=20\ A$
D流經20 Ω 的電流 I 約為3.3 A正確答案
答案與詳解
逐選項解析
A$R_{N}=50\ \Omega$諾頓等效電阻✕ 易錯陷阱
RN為a-b端移除20Ω後，將電流源開路，從a-b看入的等效電阻。電流源開路後，電路剩10Ω與30Ω串聯，但a-b端兩端是10Ω串30Ω共40Ω，錯誤；實際應為10Ω與30Ω串聯=40Ω（電流源開路）。本圖中電流源開路後，10Ω與30Ω串接於a-b兩端，RN=10+30=40Ω，並非50Ω，故A錯誤。
B$I_{N}=15\ A$諾頓短路電流✕ 易錯陷阱
求IN需將a-b短路，此時30Ω與10Ω串聯，IN=20×10/(10+30)=5A，故B錯誤。
C$I_{N}=20\ A$✕ 錯誤
D流經20 Ω 的電流 I 約為3.3 A✓ 正確
