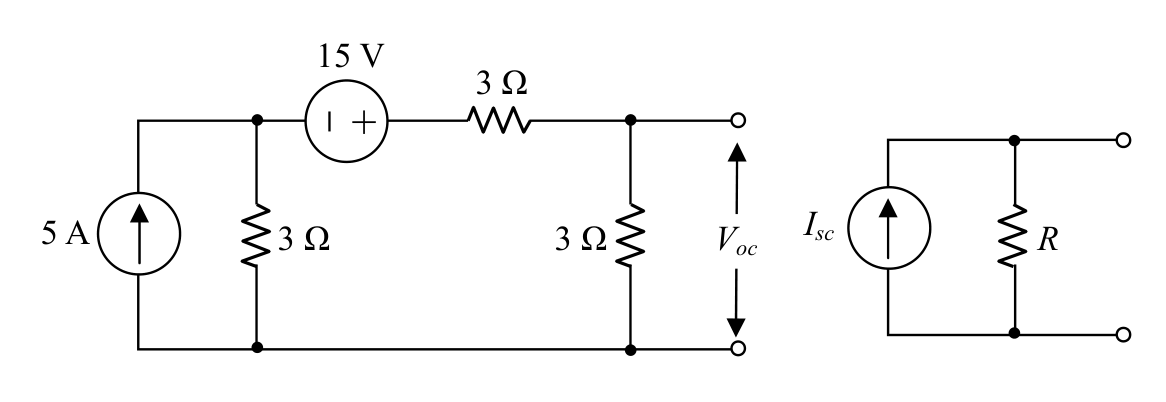

右下圖為左下圖的諾頓等效電路，若諾頓等效電流源 ISC 的值為 5A，則電阻 R 的值為何？

Rth計算：將15V電壓源短路、5A電流源開路後，從右端兩端看入：3Ω串聯(3Ω//3Ω)=3+1.5=4.5Ω？重算：從輸出端看，3Ω電阻在右支路，左側3Ω與電壓源短路後接地，兩個3Ω並聯後再串聯右端3Ω並不對，正確拓樸：電流源開路、電壓源短路，右端3Ω與中間3Ω串聯=6Ω，再與左側3Ω並聯=2Ω。R=Rth=2Ω，與Isc=5A驗證：Voc=Isc×Rth=10V可回頭確認，答案為A。
