初考-電子工程
104 年 · 第 17 題
初考-電子工程
基本電學大意
104 年
第 17 題
單選題

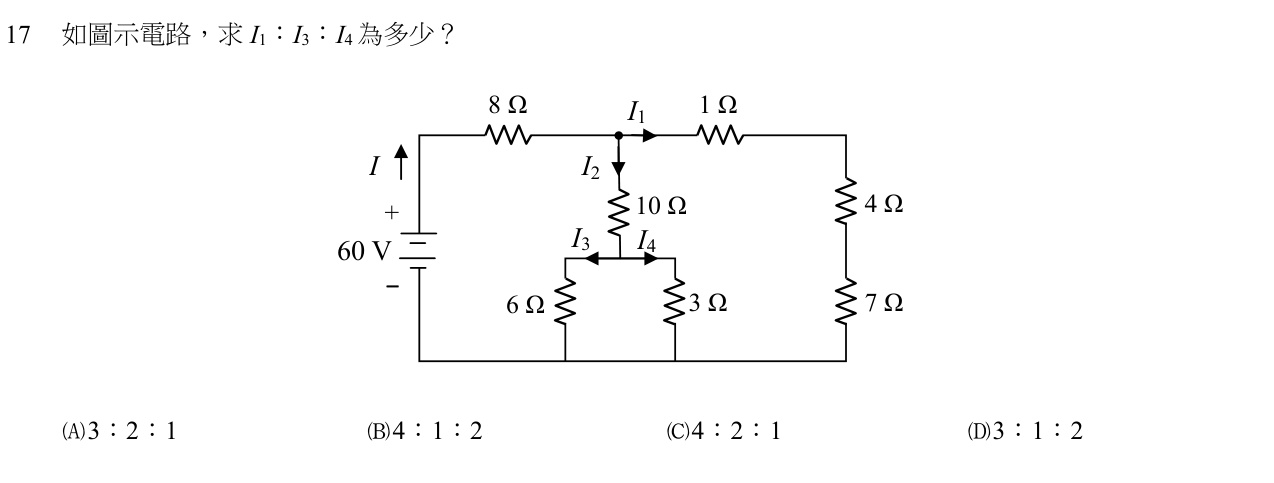

如圖示電路，求
I
1
：
I
3
：
I
4
為多少？
A
3
：
2
：
1
B
4
：
1
：
2
C
4
：
2
：
1
D
3
：
1
：
2
正確答案
答案與詳解
D
正確答案
幹線 8Ω 不影響分流比；節點A右支路 \(1+4+7=12\,\Omega\) 與下支路 \(10+(6\parallel3)=12\,\Omega\) 相等，故 \(I_1=I_2\)，再以 6Ω//3Ω 反比分流得 \(I_3:I_4=1:2\)，最終 \(I_1:I_3:I_4=3:1:2\)。
