初考-電子工程基本電學大意104 年第 11 題單選題

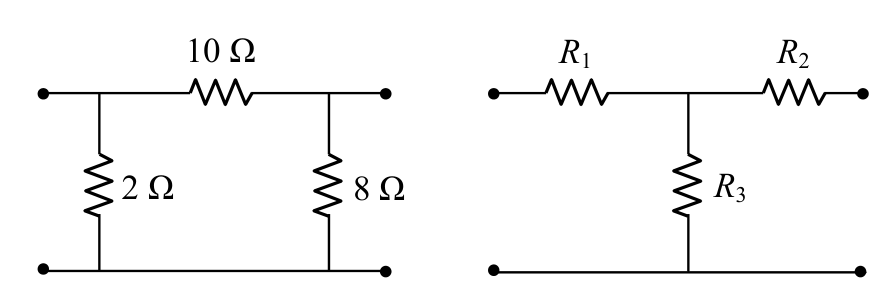

左下圖電路之等效 T 型電路如右下圖所示,求 、 與 各為多少 ?

題目圖片
A$R_{1}=1\ \Omega$ , $R_{2}=4\ \Omega$ , $R_{3}=0.8\ \Omega$正確答案
B$R_{1}=0.8\ \Omega$ , $R_{2}=4\ \Omega$ , $R_{3}=1\ \Omega$
C$R_{1}=2\Omega, R_{2}=10\Omega, R_{3}=8\Omega$
D$R_{1}=10\ \Omega$ , $R_{2}=8\ \Omega$ , $R_{3}=2\ \Omega$
答案與詳解
A
正確答案
左圖為π型電路(左側2Ω對地、右側8Ω對地、上方10Ω串聯),右圖為T型電路。套π→T轉換公式:R1=Ra×Rc/(Ra+Rb+Rc),正解為R1=1Ω、R2=4Ω、R3=0.8Ω。

逐選項解析

A$R_{1}=1\ \Omega$ , $R_{2}=4\ \Omega$ , $R_{3}=0.8\ \Omega$✓ 正確
B$R_{1}=0.8\ \Omega$ , $R_{2}=4\ \Omega$ , $R_{3}=1\ \Omega$✕ 易錯陷阱
R1與R2數值對調。若將Ra與Rb搞反(誤以為左側對應R2、右側對應R1),會得到R1=0.8Ω、R2=4Ω、R3=1Ω,是最常見的左右顛倒陷阱。
C$R_{1}=2\Omega, R_{2}=10\Omega, R_{3}=8\Omega$✕ 錯誤
直接將原電路數值2Ω、8Ω、10Ω照抄分配給R1、R2、R3,完全未做π→T轉換計算,屬於不理解等效轉換意義的錯誤。
D$R_{1}=10\ \Omega$ , $R_{2}=8\ \Omega$ , $R_{3}=2\ \Omega$✕ 錯誤
