初考-電子工程基本電學大意104 年第 40 題單選題

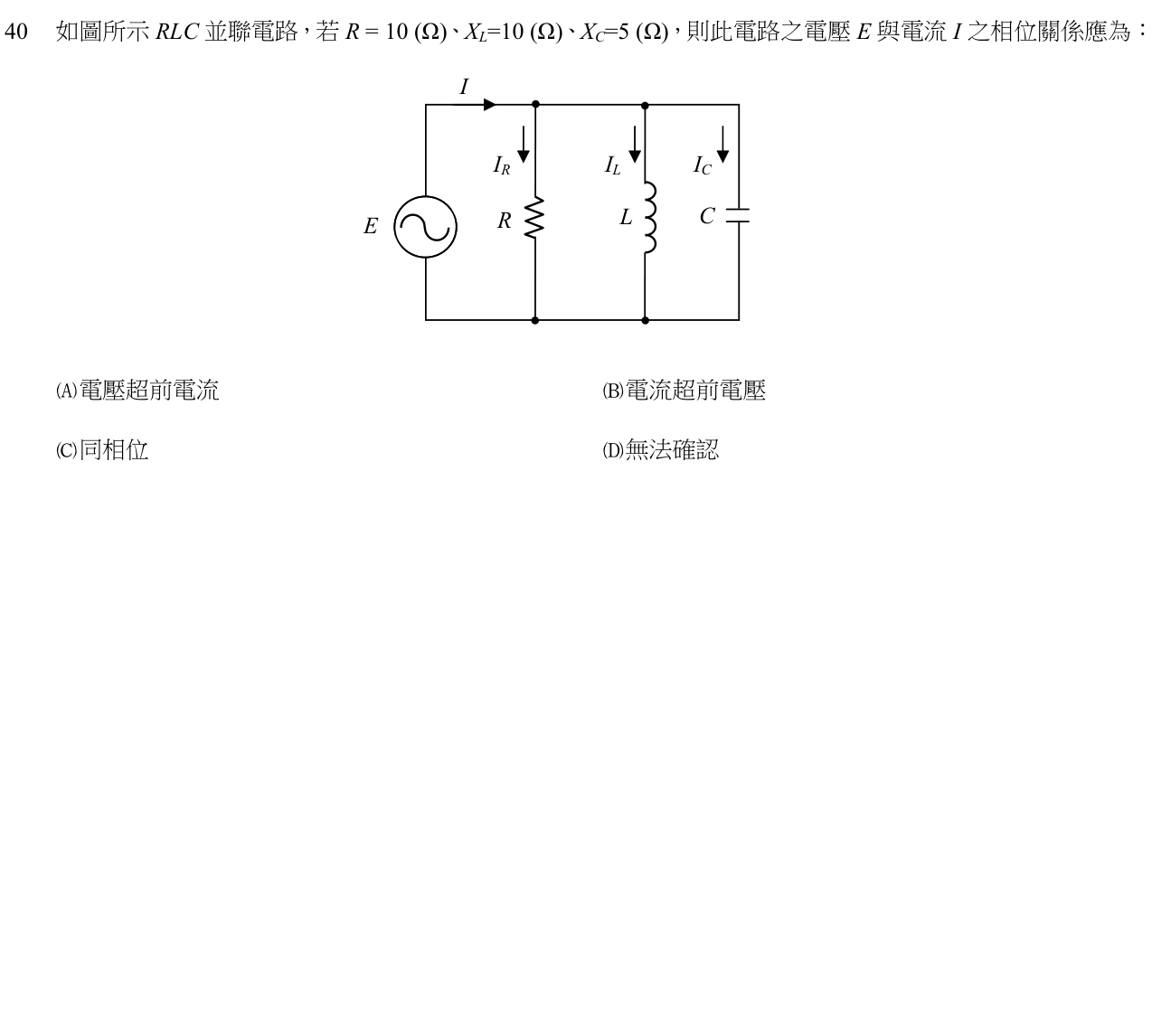

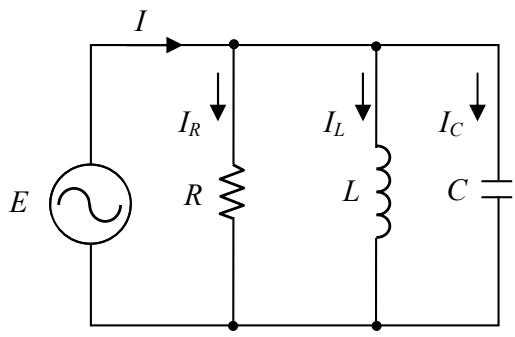

如圖所示 RLC 並聯電路，若 、 、 ，則此電路之電壓 E 與電流 I 之相位關係應為：

題目圖片
A電壓超前電流
B電流超前電壓正確答案
C同相位
D無法確認
答案與詳解
B
正確答案
RLC並聯電路中，因 Xc < XL，電容支路電流大於電感支路電流，總電流超前電壓，電路呈電容性。

逐選項解析

A電壓超前電流✕ 易錯陷阱
錯誤。若為『串聯』電路且 XL > Xc 時，電感電壓大於電容電壓，電路呈電感性，電壓才會超前電流。本題為並聯電路。
B電流超前電壓✓ 正確
C同相位✕ 錯誤
錯誤。同相位發生在『共振』狀態，即 XL = Xc 時。本題 XL ≠ Xc，故不會同相位。
D無法確認✕ 錯誤
